उच्च परिशुद्धता फिक्स्ड फिल्म प्रतिरोधी 1/8W 3W एमएफ धातु फिल्म प्रतिरोधी,

एमएफ धातु फिल्म प्रतिरोधी, उच्च परिशुद्धता प्रतिरोधी, 1/8W से 3W

संरचना:

1.ZENITHSUN मेटल फिल्म रेसिस्टर्स एक पतली धातु की परत होती है जो एक बेलनाकार, उच्च शुद्धता, सिरेमिक कोर पर थूक (वैक्यूम डिपोजिशन) होती है।जमा धातु को लंबे समय तक कम तापमान पर रखकर कृत्रिम रूप से वृद्ध किया जाता है।इससे रोकनेवाला के लिए बेहतर सटीकता प्राप्त होती है।प्रतिरोध सामग्री अक्सर निकल क्रोमियम (NiCr) होती है, लेकिन विशेष अनुप्रयोगों के लिए अन्य मिश्र धातुओं का उपयोग किया जाता है, जैसे टिन और सुरमा, प्लैटिनम के साथ सोना और टैंटलम नाइट्राइड।
2. जेनिथसन मेटल फिल्म के दोनों सिरों पर कनेक्शन लीड के साथ एक धातु कवर दबाया जाता है।
3. वांछित प्रतिरोध पतली धातु की परत में एक सर्पिल आकार के स्लॉट को काटकर प्राप्त किया जाता है।
4.ZENITHSUN MF रोकनेवाला कई कोटिंग परतों के साथ कवर किया गया है जो व्यक्तिगत रूप से बेक किए गए हैं।कोटिंग नमी और यांत्रिक तनाव से बचाता है।
5. रोकनेवाला मान रंग कोड बैंड द्वारा चिह्नित किया जाता है।

विशेषता:

1. विश्वसनीयता।
2. कम टीसीआर: ± 50 पीपीएम / ℃ से 100 पीपीएम / ℃
3. उच्च परिशुद्धता: ± 0.1%, ± 0.25%, ± 0.5%, ± 1%, ± 2%, ± 5% उपलब्ध हैं।
4. कम शोर।
5. उच्च रैखिकता
6. कम वोल्टेज गुणांक

आवेदन पत्र:

सर्किट में जहां सख्त सहनशीलता, कम तापमान गुणांक, और कम शोर गुण महत्वपूर्ण हैं, जेनिथसन धातु फिल्म प्रतिरोधी अक्सर उपयोग किए जाते हैं।अनुप्रयोगों के उदाहरण सक्रिय फिल्टर या ब्रिज सर्किट हैं।

विशेष विवरण:

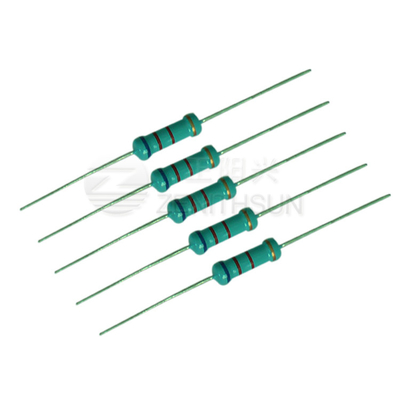

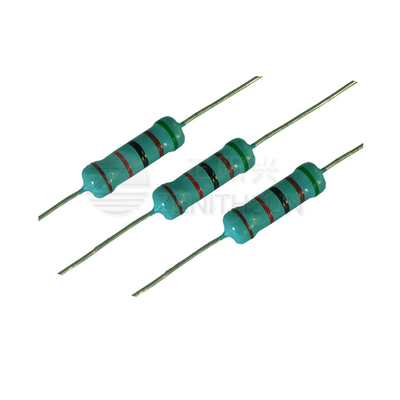

छवि:
