उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 8W-300W | प्रतिरोध: | 1Ω - 1GΩ |
|---|---|---|---|
| सहनशीलता: | ± 1%, ± 2%, ± 5%, ± 10% | रंग: | काला |
| तापमान गुणांक: | 20PPM-150PPM | सीसा सामग्री: | सोना चढ़ाया हुआ |
| हाई लाइट: | 150PPM हाई वोल्टेज हाई पावर रेसिस्टर,300W हाई वोल्टेज हाई पावर रेसिस्टर,हाई वोल्टेज नॉन इंडक्टिव रेसिस्टर |
||
एचवी डिवाइडर के लिए उच्च वोल्टेज गैर-प्रेरक प्रतिरोधी, सटीक एचवी सर्किटगैर-प्रेरक उच्च शक्ति प्रतिरोधी
संरचना :
1. स्क्रीन प्रिंटिंग, तापमान पर sintered, दसियों माइक्रोन की मोटाई के साथ प्रतिरोधी फिल्म मुद्रित परत।
2. मैट्रिक्स 95% एल्यूमीनियम ऑक्साइड सिरेमिक है, जिसमें अच्छी तापीय चालकता और उच्च यांत्रिक शक्ति है।
3. स्थिर विद्युत गुणों के साथ कीमती धातु रूथेनियम घोल के साथ प्रतिरोधी फिल्म।
4. उत्पाद एक सिलिकॉन या एपॉक्सी कोटिंग के साथ उपलब्ध हैं, इसमें सहिष्णुता और तापमान गुणांक की एक विस्तृत श्रृंखला है।
विशेषताएँ:
1. गैर-प्रेरक, प्रतिरोध-उच्च वोल्टेज, छोटे आकार, उच्च शक्ति, लंबे जीवन, नमी प्रतिरोध, उच्च स्थिरता।
2. लीड सामग्री: कॉपर, टिन-प्लेटेड, बोल्ट / स्क्रू एंड कैप्स;
विशेष विवरण :
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B--C--D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
±15～±1000पीपीएम/℃ |
| शॉर्ट टाइम ओवरलोड | 5 सेकंड के लिए 5 बार रेटेड पावर, लेकिन 1.5 गुना से अधिक नहीं Umax | R≤±(0.2％+0.1Ω) |
| इन्सुलेशन प्रतिरोध | 1000 वी डीसी | 10जीΩ1मिनट |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 1000 घंटे; | R≤±(0.5％+0.1Ω) |
| आर्द्रता प्रतिरोध | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.240hours | R≤±(0.4％+0.1Ω) |
| उच्च / निम्न तापमान प्रतिरोध | स्टोर पर - 65 ℃ ~ 155 ℃ 2H के लिए, 5 बार के लिए चक्र | R≤±(0.2%+0.1Ω) |
| परिचालन तापमान | -55℃～125℃ | / |
अनुप्रयोग:
उच्च वोल्टेज बिजली उपकरण, चिकित्सा सीटी और एक्स-रे मशीनों, उच्च वोल्टेज परीक्षण उपकरण, उच्च वोल्टेज बिजली की आपूर्ति, वैक्यूम उपकरण, उच्च वोल्टेज आवृत्ति कनवर्टर, वोल्टेज विभक्त, उच्च वोल्टेज सर्किट, संधारित्र निर्वहन सर्किट, उच्च वोल्टेज बफर सर्किट में व्यापक रूप से उपयोग किया जाता है। पर्यावरण संरक्षण उपकरण, इलेक्ट्रोस्टैटिक धूल हटाने के उपकरण, बिजली व्यवस्था, उच्च वोल्टेज उपकरण और मीटर, पल्स मॉड्यूलेटर, इमेजिंग उपकरण, आवेग वोल्टेज जनरेटर, आदि।

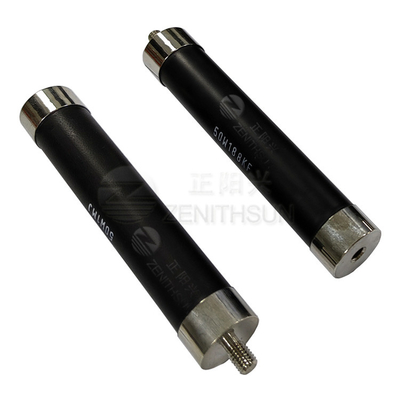

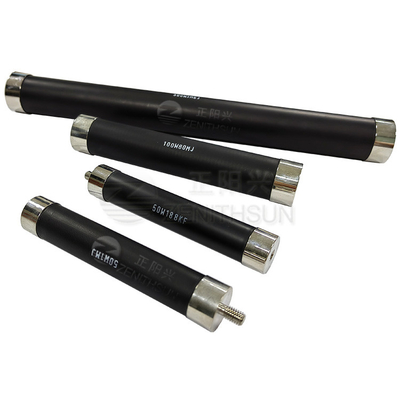

उत्पाद का चित्र:
ऑर्डर कैसे करते हैं:
मॉडल नं._ Value_Tolerance
उदाहरण के लिए:
रिज/आरएचपी-39 200एम 1%
