उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 40W-800W | प्रतिरोध: | 0.1Ω - 100KΩ |
|---|---|---|---|
| सहनशीलता: | ± 5% | समाप्त होता है: | फ्लाइंग लीड या टर्मिनल |
| पनरोक ग्रेड: | आईपी20 | तापमान स्विच: | उपलब्ध |
| हाई लाइट: | जेनिथसन डायनेमिक ब्रेकिंग रेसिस्टर,IP20 डायनेमिक ब्रेकिंग रेसिस्टर,50w वायरवाउंड रेसिस्टर; |
||

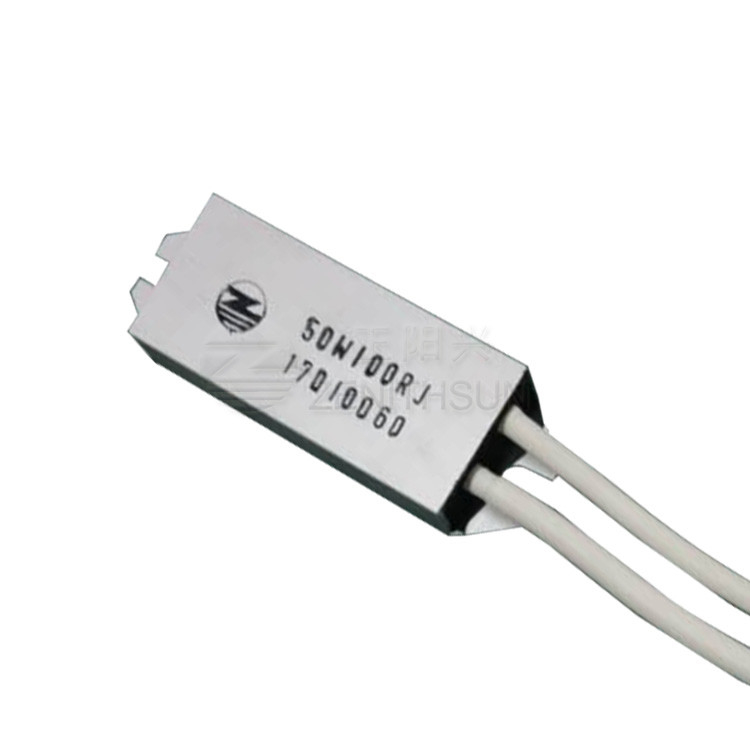

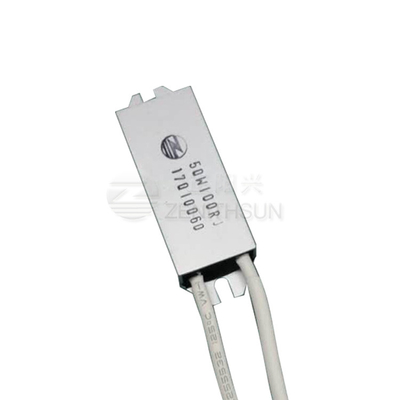

50W अल्ट्रा-थिन एल्युमिनियम केस वायरवाउंड डायनेमिक ब्रेकिंग रेसिस्टर्स
संरचना
1. उच्च शक्ति और आकार में छोटा, आवृत्ति कनवर्टर, सर्वो और संख्यात्मक नियंत्रण उद्योग के लिए पसंदीदा उत्पाद।
2. कूलिंग डिवाइस के साथ इस्तेमाल किया जा सकता है।
3. अल्ट्रा-पतली एल्यूमिनियम रखे प्रतिरोधी, आवृत्ति कनवर्टर, सर्वो और संख्यात्मक नियंत्रण उद्योग के लिए पसंदीदा उत्पाद।
4. उच्च शक्ति और आकार में छोटे, उच्च स्थिरता, प्रभाव प्रतिरोध और आसान स्थापना के साथ; अच्छी विश्वसनीयता और उच्च स्थिरता।
विशेषताएँ
1. टिकाऊ, कंपन-सबूत, प्रत्यक्ष अनुपात में प्रतिरोध के साथ गर्मी अच्छी तरह से और कम तापमान गुणांक को नष्ट कर देता है।
2. उच्च स्थिरता, प्रभाव प्रतिरोध और आसान स्थापना; अच्छी विश्वसनीयता और उच्च स्थिरता।
3. गैर-मानक तकनीकी आवश्यकताओं और कस्टम विशेष अनुप्रयोगों के लिए, कृपया विवरण पर चर्चा करने के लिए हमसे संपर्क करें।
4. आरओएचएस मानक और लीड-फ्री गैर-लीड मानक के अनुरूप।
विनिर्देश
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
± 100～ ± 250 पीपीएम / ℃ |
| आनुपातिक भार | 40 ℃, रेटेड वोल्टेज, 1 घंटा | R≤±(3％+0.1Ω) |
| शॉर्ट टाइम ओवरलोड | 10s के लिए 5 गुना रेटेड पावर, 5s के लिए 10 गुना रेटेड पावर, 1s . के लिए 25 गुना रेटेड पावर | R≤±(2％+0.1Ω) |
| ढांकता हुआ वोल्टेज का सामना | 2 गुना रेटेड पावर वोल्टेज +1kv एसी 60s (ग्राउंडिंग के साथ), रिसाव वर्तमान 2.5mA; 2 बार रेटेड पावर वोल्टेज + 2kv एसी 60s (ग्राउंडिंग के साथ), लीकेज करंट 2.5mA; |
R≤±(0.1％+0.05Ω) |
| इन्सुलेशन प्रतिरोध | 1000 वी डीसी | 50एम-1000एमΩ1मिनट |
| टर्मिनल तन्यता ताकत |
तार व्यास 1.5 20N के साथ, तार व्यास 1.5 40N के साथ, |
कोई छुट्टी नहीं |
| कंपन प्रतिरोध | 1.5 मिमी, 10-55-10 हर्ट्ज, प्रत्येक 2 घंटे | कोई नुकसान नहीं, कोई बंद नहीं |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 500 घंटे | R≤±(3％+0.1Ω) |
| ऊष्मीय आघात | 30 ℃, 30 मिनट, -55 ℃, 15 मिनट . पर | R≤±(0.5％+0.1Ω) |
| आर्द्रता प्रतिरोध | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.240hours | R≤±(3％+0.1Ω) |
| कम तापमान प्रतिरोध परीक्षण | 2H . के लिए -65 ℃ ± 3 ℃ पर स्टोर करें | R≤±(1%+0.1Ω) |
| उच्च तापमान प्रतिरोध परीक्षण | 16h के लिए 70 ℃ ± 2 ℃ पर स्टोर करें, रेटेड वोल्टेज डीसी सर्किट को 1s . के लिए कनेक्ट करें | R≤±(1%+0.1Ω) |
| गैर ज्वलनशीलता | 10 गुना रेटेड पावर, 5s . के लिए पावर ऑन | दहन के बिना |
अनुप्रयोग
आवृत्ति कनवर्टर, लिफ्ट, उत्थापन, जहाज, विद्युत शक्ति, वेल्डिंग, बिजली की आपूर्ति, सैन्य उद्योग, विमानन, पवन ऊर्जा उत्पादन, सौर ऊर्जा उत्पादन, स्वचालन उपकरण में व्यापक रूप से उपयोग किया जाता है।रेलवे प्रणाली और अन्य उद्योग।
