उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 2kW-3kW | प्रतिरोध: | 0.1Ω - 100KΩ |
|---|---|---|---|
| सहनशीलता: | ± 5% | अधिष्ठापन: | आगमनात्मक/गैर आगमनात्मक |
| पनरोक ग्रेड: | आईपी20 | समाप्त होता है: | फ्लाइंग लीड / टर्मिनल। |
| हाई लाइट: | 2500W28R डायनेमिक ब्रेकिंग रेसिस्टर,लो- इंडक्शन डायनेमिक ब्रेकिंग रेसिस्टर,चेसिस माउंट इन्वर्टर ब्रेकिंग रेसिस्टर |
||

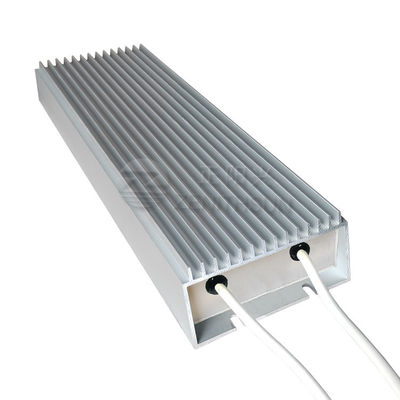

2500W28R लो- इंडक्शन चेसिस माउंट डायनेमिक इन्वर्टर ब्रेकिंग रेसिस्टर्स
संरचना :
1. प्रतिरोधों के मुख्य घटक प्रतिरोधी ढांचे के रूप में इन्सुलेट और उच्च तापमान प्रतिरोधी सामग्री से बने होते हैं, उच्च गुणवत्ता वाले मिश्र धातु तारों के साथ समान रूप से घाव।
2. धातु एल्यूमीनियम खोल उच्च इन्सुलेशन गैर-दहनशील इलेक्ट्रॉनिक पेस्ट के साथ रखा जाता है, ताकि एल्यूमीनियम खोल और प्रतिरोध कोर घटकों को एक ठोस इकाई में बारीकी से जोड़ा जा सके, बाहरी हवा, कंपन और धूल, उच्च स्थिरता और थर्मल चालकता से प्रभावित न हो।
4. एक एल्युमिनियम एनसेक्ड में एल्युमिनियम एनक्लोजर में असेंबल किए गए एलॉय मेटल कॉइल-टाइप रेजिस्टेंस एलिमेंट होते हैं।
5. उच्च तापमान एनोडाइजेशन के बाद, संलग्नक एक विशेष से भर जाता है
गैर ज्वलनशील सीमेंट पेस्ट और सख्त होने के बाद।इन्सुलेशन एक उच्च तापमान प्रक्रिया के माध्यम से लागू किया जाता है।
6. चूंकि यह घटक गर्मी-सबूत सीमेंट में एम्बेडेड है, इसलिए यह बाहरी यांत्रिक बल और धूल भरे वातावरण से प्रभावित नहीं होता है।
विशेषताएँ
1. आंतरिक तार घाव रोकनेवाला बाहरी यांत्रिक बल, आर्द्रता और धूल से बाहरी एल्यूमीनियम मामले द्वारा संरक्षित है।
2. औद्योगिक मशीनरी और उपकरण, बिजली वितरण के लिए उपयुक्त।
3. टिकाऊ और मजबूत कंपन का सामना कर सकते हैं।
4. कम तापमान गुणांक और बेहतर गर्मी चालन।
5. समर्थन कम अधिष्ठापन आवश्यकता।
6. सटीक प्रतिरोध सहिष्णुता +/- 0.1% +/- 0.5% +/-1% +/-5% +/- 10%।
विनिर्देश
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
± 100～ ± 250 पीपीएम / ℃ |
| आनुपातिक भार | 40 ℃, रेटेड वोल्टेज, 1 घंटा | R≤±(3％+0.1Ω) |
| शॉर्ट टाइम ओवरलोड | 10s के लिए 5 गुना रेटेड पावर, 5s के लिए 10 गुना रेटेड पावर, 1s . के लिए 25 गुना रेटेड पावर | R≤±(2％+0.1Ω) |
| ढांकता हुआ वोल्टेज का सामना | 2 गुना रेटेड पावर वोल्टेज +1kv एसी 60s (ग्राउंडिंग के साथ), रिसाव वर्तमान 2.5mA; 2 बार रेटेड पावर वोल्टेज + 2kv एसी 60s (ग्राउंडिंग के साथ), लीकेज करंट 2.5mA; |
R≤±(0.1％+0.05Ω) |
| इन्सुलेशन प्रतिरोध | 1000 वी डीसी | 50एम-1000एमΩ1मिनट |
| टर्मिनल तन्यता ताकत |
तार व्यास 1.5 20N के साथ, तार व्यास 1.5 40N के साथ, |
कोई छुट्टी नहीं |
| कंपन प्रतिरोध | 1.5 मिमी, 10-55-10 हर्ट्ज, प्रत्येक 2 घंटे | कोई नुकसान नहीं, कोई बंद नहीं |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 500 घंटे | R≤±(3％+0.1Ω) |
| ऊष्मीय आघात | 30 ℃, 30 मिनट, -55 ℃, 15 मिनट . पर | R≤±(0.5％+0.1Ω) |
| आर्द्रता प्रतिरोध | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.240hours | R≤±(3％+0.1Ω) |
| कम तापमान प्रतिरोध परीक्षण | 2H . के लिए -65 ℃ ± 3 ℃ पर स्टोर करें | R≤±(1%+0.1Ω) |
| उच्च तापमान प्रतिरोध परीक्षण | 16h के लिए 70 ℃ ± 2 ℃ पर स्टोर करें, रेटेड वोल्टेज डीसी सर्किट को 1s . के लिए कनेक्ट करें | R≤±(1%+0.1Ω) |
| गैर ज्वलनशीलता | 10 गुना रेटेड पावर, 5s . के लिए पावर ऑन | दहन के बिना |
अनुप्रयोग
आवृत्ति कनवर्टर, लिफ्ट, उत्थापन, जहाज, विद्युत शक्ति, वेल्डिंग, बिजली की आपूर्ति, सैन्य उद्योग, विमानन, पवन ऊर्जा उत्पादन, सौर ऊर्जा उत्पादन, स्वचालन उपकरण, रेलवे प्रणाली और अन्य उद्योगों में व्यापक रूप से उपयोग किया जाता है, और लोड बैंकों में बनाया जा सकता है। ग्राहकों के अनुरोधों के लिए।
उत्पाद छवि
