उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 4kW-6kW | प्रतिरोध: | 0.2Ω - 100KΩ |
|---|---|---|---|
| सहनशीलता: | ± 5%, ± 10% | अधिष्ठापन: | आगमनात्मक/गैर आगमनात्मक |
| पनरोक ग्रेड: | आईपी20 | समाप्त होता है: | फ्लाइंग लीड या मेटल टर्मिनल। |
| हाई लाइट: | 5000Watt गतिशील ब्रेकिंग प्रतिरोधी,RoHs गतिशील ब्रेकिंग प्रतिरोधी,RoHs एल्यूमिनियम स्थित ब्रेकिंग प्रतिरोधी |
||
4kW-6KW, हाई पावर लो इंडक्शन एल्युमिनियम हाउसिंग डायनेमिक ब्रेकिंग रेसिस्टर्स
संरचना :
1. प्रतिरोधों के मुख्य घटक प्रतिरोधी ढांचे के रूप में इन्सुलेट और उच्च तापमान प्रतिरोधी सामग्री से बने होते हैं, उच्च गुणवत्ता वाले मिश्र धातु तारों के साथ समान रूप से घाव।
2. धातु एल्यूमीनियम खोल उच्च इन्सुलेशन गैर-दहनशील इलेक्ट्रॉनिक पेस्ट के साथ रखा जाता है, ताकि एल्यूमीनियम खोल और प्रतिरोध कोर घटकों को एक ठोस इकाई में बारीकी से जोड़ा जा सके, बाहरी हवा, कंपन और धूल, उच्च स्थिरता और थर्मल चालकता से प्रभावित न हो।
3. एएसजेड (ट्रेपेज़ियम आकार), एएससी (जहाज आकार) और एएससीबी (अल्ट्राथिन आकार) सहित जेनिथसन श्रृंखला, मोल्ड को 20 से अधिक प्रजातियां मिल सकती हैं ताकि प्रतिरोधों को पर्यावरण स्थापना और अनुप्रयोग के लिए सूट किया जा सके। एएसजेड ने सफलतापूर्वक राष्ट्रीय पेटेंट के लिए आवेदन किया।
एल्युमिनियम रेसिस्टर को ब्रेकिंग रेसिस्टर या चार्ज रेसिस्टर या ब्लीडर रेसिस्टर या करंट-लिमिटेड रेसिस्टर या एजिंग रेसिस्टर या लोड रेसिस्टर भी कहा जाता है। शॉक, स्ट्रेंथ पावर, तेज अपव्यय गर्मी, उच्च स्थिरता, लंबे जीवन के लिए प्रतिरोध। एल्युमिनियम रेसिस्टर मुख्य उत्पादों में से एक है ZENITHSUN.ZENITHSUN पर्ल रिवर डेल्टा और यहां तक कि चीन के पूरे देश में निर्माता की सबसे पूर्ण किस्मों और सबसे शक्तिशाली उत्पादन एल्यूमीनियम प्रतिरोधी है।
विशेषताएँ
1. आंतरिक तार घाव रोकनेवाला बाहरी यांत्रिक बल, आर्द्रता और धूल से बाहरी एल्यूमीनियम मामले द्वारा संरक्षित है।
2. औद्योगिक मशीनरी और उपकरण, बिजली वितरण के लिए उपयुक्त।
3. टिकाऊ और मजबूत कंपन का सामना कर सकते हैं।
4. कम तापमान गुणांक और बेहतर गर्मी चालन।
5. समर्थन कम अधिष्ठापन आवश्यकता।
6. प्रेसिजन प्रतिरोध सहिष्णुता +/- 0.1%, +/- 0.5%, +/- 1%, +/- 5%, +/- 10%।
अनुप्रयोग
आवृत्ति कनवर्टर, लिफ्ट, उत्थापन, जहाज, विद्युत शक्ति, वेल्डिंग, बिजली की आपूर्ति, सैन्य उद्योग, विमानन, पवन ऊर्जा उत्पादन, सौर ऊर्जा उत्पादन, स्वचालन उपकरण, रेलवे प्रणाली और अन्य उद्योगों में व्यापक रूप से उपयोग किया जाता है, और लोड बैंकों में बनाया जा सकता है। ग्राहकों के अनुरोधों के लिए।
विनिर्देश
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
± 100～ ± 250 पीपीएम / ℃ |
| आनुपातिक भार | 40 ℃, रेटेड वोल्टेज, 1 घंटा | R≤±(3％+0.1Ω) |
| शॉर्ट टाइम ओवरलोड | 10s के लिए 5 गुना रेटेड पावर, 5s के लिए 10 गुना रेटेड पावर, 1s . के लिए 25 गुना रेटेड पावर | R≤±(2％+0.1Ω) |
| ढांकता हुआ वोल्टेज का सामना | 2 गुना रेटेड पावर वोल्टेज +1kv एसी 60s (ग्राउंडिंग के साथ), रिसाव वर्तमान 2.5mA; 2 बार रेटेड पावर वोल्टेज + 2kv एसी 60s (ग्राउंडिंग के साथ), लीकेज करंट 2.5mA; |
R≤±(0.1％+0.05Ω) |
| इन्सुलेशन प्रतिरोध | 1000 वी डीसी | 50एम-1000एमΩ1मिनट |
| टर्मिनल तन्यता ताकत |
तार व्यास 1.5 20N के साथ, तार व्यास 1.5 40N के साथ, |
कोई छुट्टी नहीं |
| कंपन प्रतिरोध | 1.5 मिमी, 10-55-10 हर्ट्ज, प्रत्येक 2 घंटे | कोई नुकसान नहीं, कोई बंद नहीं |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 500 घंटे | R≤±(3％+0.1Ω) |
| ऊष्मीय आघात | 30 ℃, 30 मिनट, -55 ℃, 15 मिनट . पर | R≤±(0.5％+0.1Ω) |
| आर्द्रता प्रतिरोध | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.240hours | R≤±(3％+0.1Ω) |
| कम तापमान प्रतिरोध परीक्षण | 2H . के लिए -65 ℃ ± 3 ℃ पर स्टोर करें | R≤±(1%+0.1Ω) |
| उच्च तापमान प्रतिरोध परीक्षण | 16h के लिए 70 ℃ ± 2 ℃ पर स्टोर करें, रेटेड वोल्टेज डीसी सर्किट को 1s . के लिए कनेक्ट करें | R≤±(1%+0.1Ω) |
| गैर ज्वलनशीलता | 10 गुना रेटेड पावर, 5s . के लिए पावर ऑन | दहन के बिना |

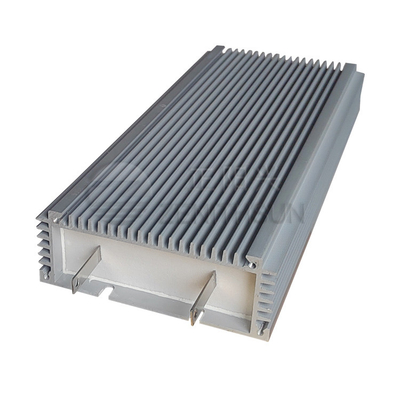

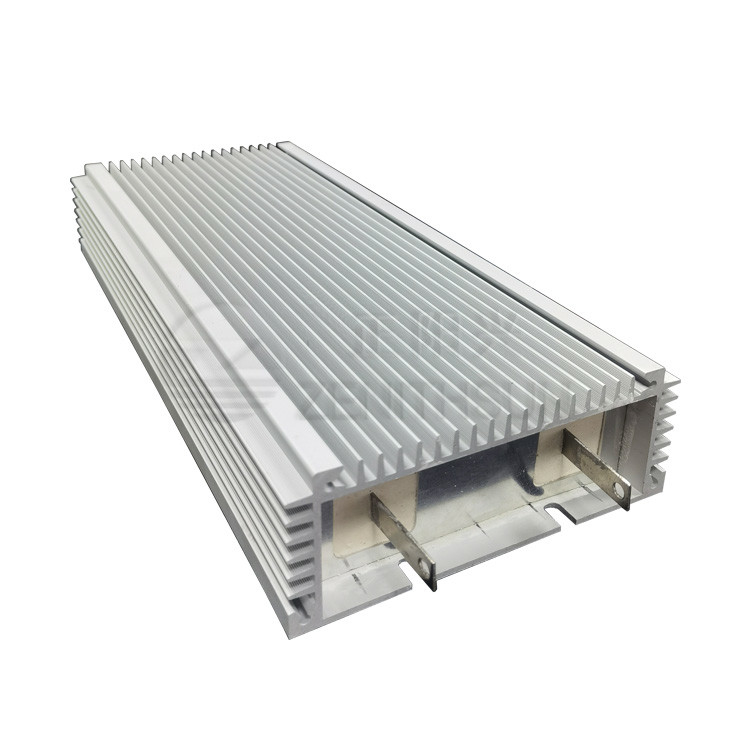

उत्पाद छवि
