उत्पाद विवरण:
|
| तकनीकी: | पतली परत | मूल्यांकित शक्ति: | 200w |
|---|---|---|---|
| गैर-प्रतिरोध मूल्य: | 1Ω-500MΩ | सहनशीलता: | जम्मू और कश्मीर |
| रंग: | काला | बढ़ते: | एम 4 |
| हाई लाइट: | 200W करंट सेंस रेसिस्टर,प्रेसिजन करंट सेंस रेसिस्टर,हाई पावर 10 ओम रेसिस्टर |
||
200W 10 ओम प्रेसिजन करंट सेंस अल्ट्रा हाई पावर रेसिस्टर्सस्नबर रेसिस्टर्स
संरचना
1. स्क्रीन प्रिंटिंग, तापमान पर पाप किए गए दसियों माइक्रोन की मोटाई के साथ प्रतिरोधी फिल्म मुद्रित परत। मैट्रिक्स अच्छी थर्मल चालकता और उच्च यांत्रिक शक्ति के साथ 96% एल्यूमीनियम ऑक्साइड सिरेमिक है। स्थिर विद्युत के साथ कीमती धातु रूथेनियम घोल के साथ प्रतिरोधी फिल्म गुण।
2. गैर-प्रेरक, प्रतिरोध-उच्च वोल्टेज, छोटे आकार, उच्च शक्ति, लंबे जीवन, नमी प्रतिरोध, उच्च स्थिरता।
विशेषताएँ
1. यह श्रृंखला अत्यधिक विश्वसनीय, गैर आगमनात्मक प्रदर्शन प्रदान करने के लिए अत्याधुनिक तकनीक का उपयोग करती है।यह रोकनेवाला कई वर्तमान निगरानी और अनुप्रयोगों को नियंत्रित करने के लिए आदर्श है।
2. वर्तमान प्रवाह पथ से माप पथ को अलग करने के लिए चार टर्मिनल; एक उच्च शक्ति पैकेज में सटीकता।
3. निचला मामला सिस्टम हीटसिंक से जुड़ा होता है, और रोकनेवाला नीचे के मामले और हीटसिंक के बीच हीट एक्सचेंज के माध्यम से गर्मी को नष्ट कर देता है। यहां परिवेश का तापमान रोकनेवाला के निचले मामले के तापमान को संदर्भित करता है, जिसे आम तौर पर कहा जाता है निचले मामले के केंद्र में तापमान।
विनिर्देश
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
± 50～ ± 500 पीपीएम / ℃ |
| शॉर्ट टाइम ओवरलोड | 5 बार रेटेड पावर, लेकिन 5 सेकंड के लिए अधिकतम निरंतर काम करने वाले वोल्टेज के 1.5 गुना से अधिक नहीं | R≤±(0.3％+0.1Ω) |
| इन्सुलेशन प्रतिरोध | 500 वी डीसी | 10जीΩ1मिनट |
| कमरे का तापमान स्थायित्व | रेटेड वोटेज, 90 मिनट पर, 30 मिनट बंद करो, केंद्रीय निचला मामला तापमान ≤ 85 ℃ (120W-800W), केंद्रीय तल मामले का तापमान ≤ 25 ℃ (30W-100W), कुल 1000hours |
R≤±(0.5％+0.1Ω) |
| आर्द्रता स्थिर अवस्था | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.56 दिन | R≤±(0.25％+0.1Ω) |
| उच्च / निम्न तापमान प्रतिरोध परीक्षण | -55℃ पर स्टोर करें～125℃ 2H के लिए, चक्र 5times | R≤±(1%+0.1Ω) |
| कार्य परिवेश का तापमान | -55℃～150℃ | / |
अनुप्रयोग
चर गति ड्राइव, बिजली की आपूर्ति, नियंत्रण उपकरण, संचार, स्वचालित नियंत्रण, इंजन नियंत्रण, बिजली इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों, बिजली पारेषण, संधारित्र वोल्टेज समीकरण, संधारित्र निर्वहन, बिजली लोड, मोटर वाहन इलेक्ट्रॉनिक्स, चर गति ड्राइव, बिजली की आपूर्ति के लिए व्यापक रूप से उपयोग किया जाता है , नियंत्रण उपकरण, रोबोटिक्स, मोटर नियंत्रण और अन्य बिजली डिजाइन। पवन ऊर्जा उत्पादन, फोटोवोल्टिक बिजली उत्पादन और अन्य नए ऊर्जा क्षेत्र।

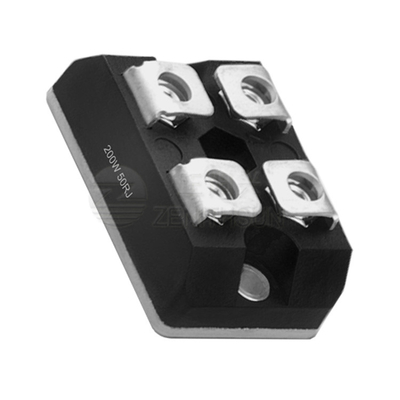

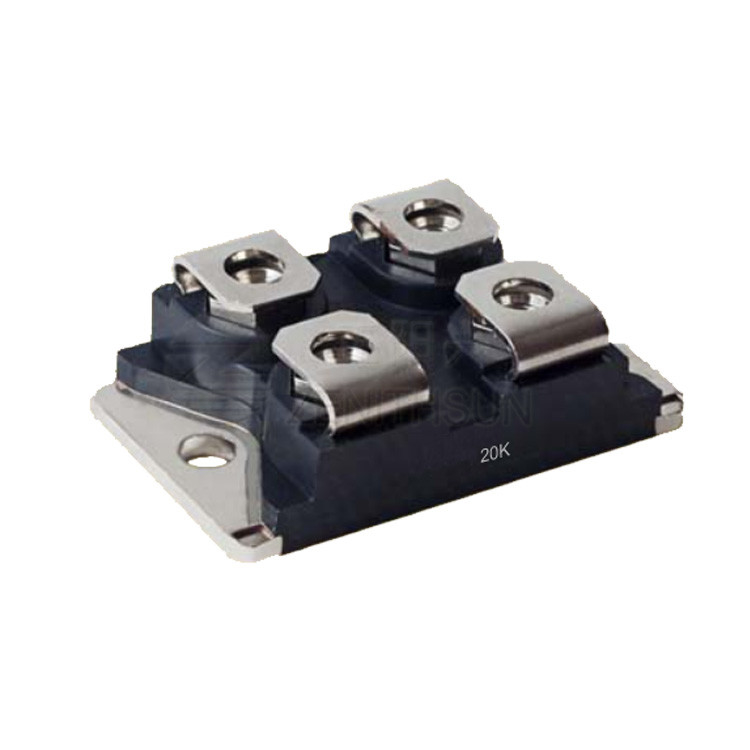

उत्पाद छवि:
ऑर्डर कैसे करते हैं:
ZMP200_ओमिक वैल्यू_टॉलरेंस
उदाहरण के लिए:ZMP200 10R 5%
