उत्पाद विवरण:
|
| तकनीकी: | उपकरणों की सतह पर चढ़ाई जाने वाले मोटी परत | मूल्यांकित शक्ति: | 30W-100W |
|---|---|---|---|
| गैर-प्रतिरोध मूल्य: | 2.2Ω-500MΩ | सहनशीलता: | ± 5%, ± 10% |
| रंग: | काला | सीसा सामग्री: | तांबा, टिन चढ़ाया हुआ |
| हाई लाइट: | हीट सिंक थिक फिल्म रेसिस्टर,नॉन इंडक्टिव थिक फिल्म रेसिस्टर,हाई पावर नॉन इंडक्टिव रेसिस्टर |
||
हीट सिंक माउंटेबल नॉन-इंडक्टिव थिक फिल्म हाई पावर रेसिस्टर्स,
हीटसिंक पर माउंट करने के लिए, मोटी फिल्म प्रौद्योगिकी
संरचना
1. स्क्रीन प्रिंटिंग, तापमान पर sintered, दसियों माइक्रोन की मोटाई के साथ प्रतिरोधी फिल्म मुद्रित परत।
मैट्रिक्स 96% एल्यूमीनियम ऑक्साइड सिरेमिक है, जिसमें अच्छी तापीय चालकता और उच्च यांत्रिक शक्ति है।स्थिर विद्युत गुणों के साथ कीमती धातु रूथेनियम घोल के साथ प्रतिरोधी फिल्म।
2. तकनीकी प्रक्रिया: इलेक्ट्रोड मुद्रण इलेक्ट्रोड sintering रोकनेवाला मुद्रण रोकनेवाला sintering मध्यम मुद्रण मध्यम sintering, फिर प्रतिरोध समायोजन, वेल्डिंग, encapsulation और अन्य प्रक्रियाएं।
विशेषताएँ
1. गर्मी अपव्यय को बढ़ाने के लिए हीटसिंक पर बढ़ने की सिफारिशें। उच्च आवृत्ति और पल्स-लोडिंग अनुप्रयोगों के लिए मोटी फिल्म प्रतिरोधी;
2. निचला मामला सिस्टम हीटसिंक से जुड़ा होता है, और रोकनेवाला नीचे के मामले और हीटसिंक के बीच हीट एक्सचेंज के माध्यम से गर्मी को नष्ट कर देता है। यहां परिवेश का तापमान रोकनेवाला के निचले मामले के तापमान को संदर्भित करता है, जिसे आम तौर पर कहा जाता है निचले मामले के केंद्र में तापमान।
3. गैर-प्रेरक, प्रतिरोध-उच्च वोल्टेज, छोटे आकार, उच्च शक्ति, लंबे जीवन, नमी प्रतिरोध, उच्च स्थिरता।
विशेष विवरण :
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
± 50～ ± 500 पीपीएम / ℃ |
| शॉर्ट टाइम ओवरलोड | 5 बार रेटेड पावर, लेकिन 5 सेकंड के लिए अधिकतम निरंतर काम करने वाले वोल्टेज के 1.5 गुना से अधिक नहीं | R≤±(0.3％+0.1Ω) |
| इन्सुलेशन प्रतिरोध | 500 वी डीसी | 10जीΩ1मिनट |
| कमरे का तापमान स्थायित्व | रेटेड वोटेज, 90 मिनट पर, 30 मिनट बंद करो, केंद्रीय निचला मामला तापमान ≤ 85 ℃ (120W-800W), केंद्रीय तल मामले का तापमान ≤ 25 ℃ (30W-100W), कुल 1000hours |
R≤±(0.5％+0.1Ω) |
| आर्द्रता स्थिर अवस्था | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.56 दिन | R≤±(0.25％+0.1Ω) |
| उच्च / निम्न तापमान प्रतिरोध परीक्षण | -55℃ पर स्टोर करें～125℃ 2H के लिए, चक्र 5times | R≤±(1%+0.1Ω) |
| कार्य परिवेश का तापमान | -55℃～150℃ | / |
अनुप्रयोग:
चर गति ड्राइव, बिजली की आपूर्ति, नियंत्रण उपकरण, संचार, स्वचालित नियंत्रण, इंजन नियंत्रण, बिजली इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों, बिजली पारेषण, संधारित्र वोल्टेज समीकरण, संधारित्र निर्वहन, बिजली लोड, मोटर वाहन इलेक्ट्रॉनिक्स, प्रेरण हीटिंग, बिजली आपूर्ति उपकरण में व्यापक रूप से उपयोग किया जाता है। विद्युत संचरण, प्रतिक्रियाशील बिजली मुआवजा, आरसी अवशोषण और निर्वहन, और अन्य बिजली इलेक्ट्रॉनिक्स उद्योग। पवन ऊर्जा उत्पादन, फोटोवोल्टिक बिजली उत्पादन और अन्य नए ऊर्जा क्षेत्र।

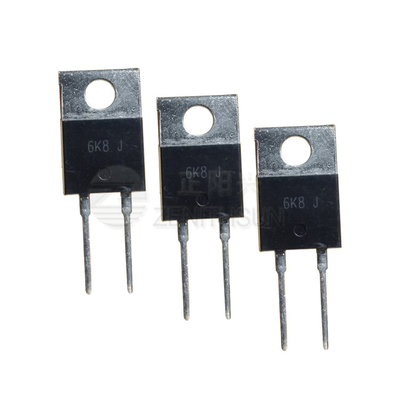

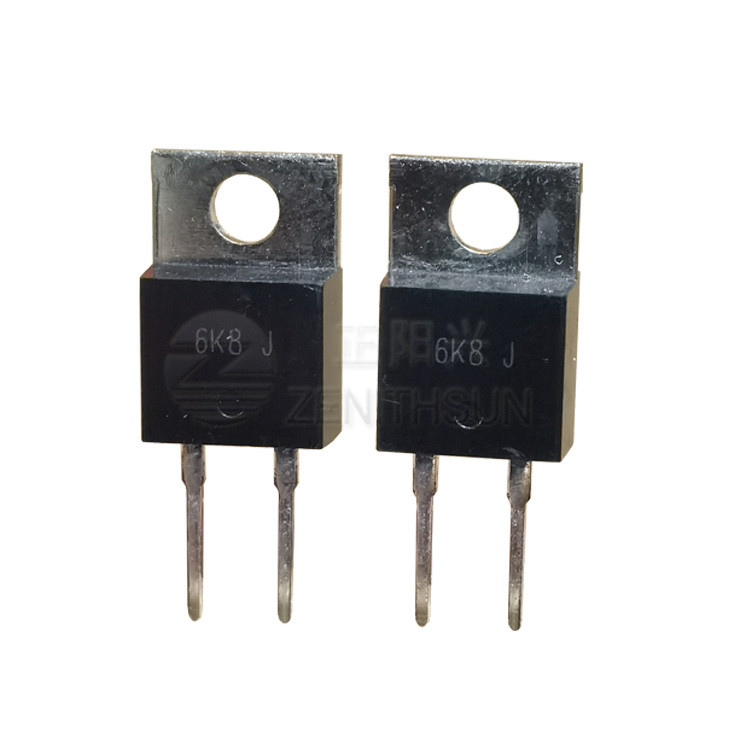

उत्पाद का चित्र:
ऑर्डर कैसे करते हैं:
ZMP30_Ohmic Value_Tolerance
उदाहरण के लिए:ZMP30 40R 10%
