उत्पाद विवरण:
|
| तकनीकी: | उपकरणों की सतह पर चढ़ाई जाने वाले मोटी परत | मूल्यांकित शक्ति: | 50W |
|---|---|---|---|
| गैर-प्रतिरोध मूल्य: | 2.2Ω-500MΩ | सहनशीलता: | ± 5%, ± 10% |
| रंग: | काला | सीसा सामग्री: | तांबा, टिन चढ़ाया हुआ |
| हाई लाइट: | हाई पावर 50 वॉट रेसिस्टर,थिक फिल्म 50 वॉट रेसिस्टर,50 वॉट 100 ओम रेसिस्टर |
||
50 वाट 100 ओम 1% 100PPM होल थिक फिल्म हाई पावर रेसिस्टर्स के माध्यम से,
हीटसिंक पर माउंट करने के लिए, मोटी फिल्म प्रौद्योगिकी
संरचना
1. स्थिर विद्युत गुणों के साथ कीमती धातु रूथेनियम घोल के साथ प्रतिरोधी फिल्म।
2. उच्च आवृत्ति और पल्स-लोडिंग अनुप्रयोगों के लिए कम ओमिक मूल्य और गैर-प्रेरक डिजाइन के लिए पूरी तरह से समझाया और इन्सुलेटेड पैकेज।
3. गैर-प्रेरक, प्रतिरोध-उच्च वोल्टेज, छोटे आकार, उच्च शक्ति, लंबे जीवन, नमी प्रतिरोध, उच्च स्थिरता।
4. बिजली की आपूर्ति के लिए आदर्श उपयोग, गर्मी सिंक पर घुड़सवार।
विशेषताएँ
1. गर्मी अपव्यय को बढ़ाने के लिए हीटसिंक पर बढ़ने की सिफारिशें। उच्च आवृत्ति और पल्स-लोडिंग अनुप्रयोगों के लिए मोटी फिल्म प्रतिरोधी;
2. निचला मामला सिस्टम हीटसिंक से जुड़ा होता है, और रोकनेवाला नीचे के मामले और के बीच हीट एक्सचेंज के माध्यम से गर्मी को नष्ट कर देता है
हीटसिंक। यहाँ परिवेश का तापमान रोकनेवाला के निचले मामले के तापमान को संदर्भित करता है, जिसे आमतौर पर नीचे के मामले के केंद्र में तापमान के रूप में जाना जाता है।
विशेष विवरण :
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
± 50～ ± 500 पीपीएम / ℃ |
| शॉर्ट टाइम ओवरलोड | 5 बार रेटेड पावर, लेकिन 5 सेकंड के लिए अधिकतम निरंतर काम करने वाले वोल्टेज के 1.5 गुना से अधिक नहीं | R≤±(0.3％+0.1Ω) |
| इन्सुलेशन प्रतिरोध | 500 वी डीसी | 10जीΩ1मिनट |
| कमरे का तापमान स्थायित्व |
रेटेड वोटेज, 90 मिनट पर, 30 मिनट बंद करो, केंद्रीय निचला मामला तापमान ≤ 85 ℃ (120W-800W), कुल 1000 घंटे |
R≤±(0.5％+0.1Ω) |
| आर्द्रता स्थिर अवस्था | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.56 दिन | R≤±(0.25％+0.1Ω) |
| उच्च / निम्न तापमान प्रतिरोध परीक्षण | -55℃ पर स्टोर करें～125℃ 2H के लिए, चक्र 5times | R≤±(1%+0.1Ω) |
| कार्य परिवेश का तापमान | -55℃～150℃ | / |
अनुप्रयोग:
चर गति ड्राइव, बिजली की आपूर्ति, नियंत्रण उपकरण, संचार, स्वचालित नियंत्रण, स्विचिंग बिजली की आपूर्ति, स्नबर्स और मोटर नियंत्रण, उच्च आवृत्ति और पल्स लोडिंग, वोल्टेज विनियमन, मोटर वाहन और माप, फोटोवोल्टिक बिजली उत्पादन और अन्य नई ऊर्जा क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।

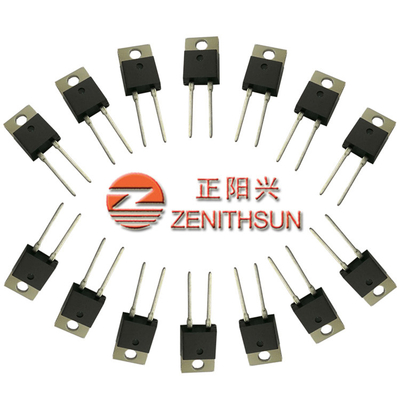

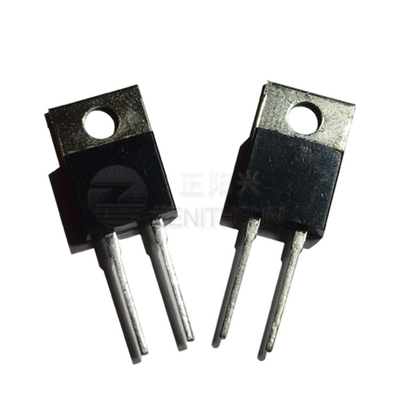

उत्पाद का चित्र:
ऑर्डर कैसे करते हैं:
ZMP50_Ohmic Value_Tolerance
उदाहरण के लिए:ZMP50 100R 1%
