उत्पाद विवरण:
|
| तकनीकी: | पतली परत | मूल्यांकित शक्ति: | 120W |
|---|---|---|---|
| गैर-प्रतिरोध मूल्य: | 4.7Ω-500MΩ | सहनशीलता: | ± 1%, ± 5%, ± 10% |
| रंग: | काला | अग्रणी अंत: | उच्च तापमान तार |
| हाई लाइट: | 120W मोटी फिल्म प्रतिरोधी,30K मोटी फिल्म प्रतिरोधी,30K मोटी फिल्म शक्ति प्रतिरोधी; |
||

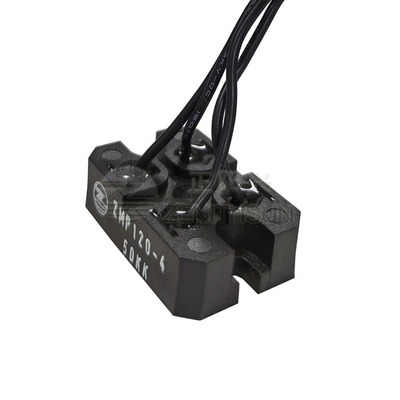

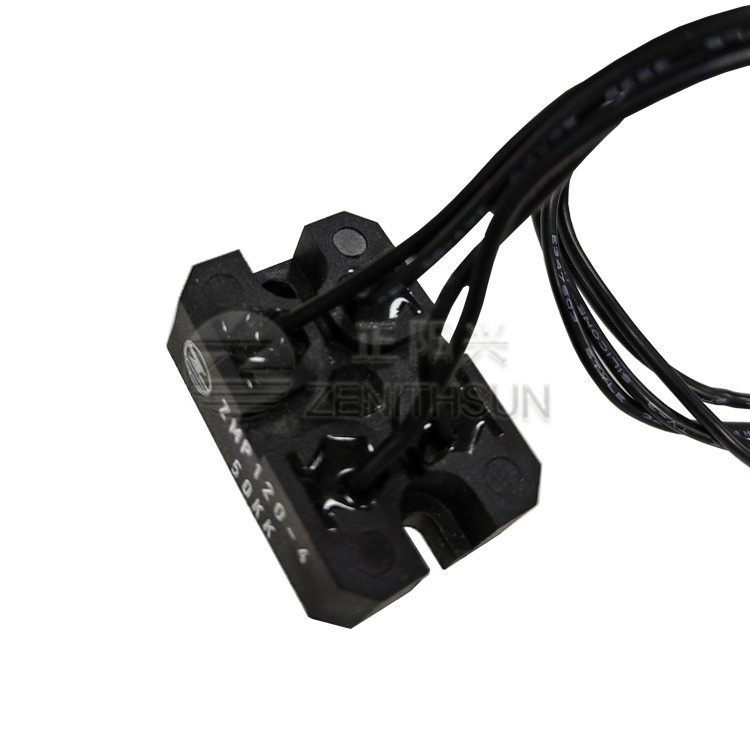

गैर-प्रेरक डिजाइन के साथ 120W 30K अल्ट्रा हाई पावर मोटी फिल्म प्रतिरोधी,
हीटसिंक पर माउंट करने के लिए, मोटी फिल्म प्रौद्योगिकी
संरचना
1. स्क्रीन प्रिंटिंग, तापमान पर पापी माइक्रोन की मोटाई के साथ प्रतिरोधी फिल्म मुद्रित परत। मैट्रिक्स 96% एल्यूमीनियम ऑक्साइड सिरेमिक है, अच्छी थर्मल चालकता और उच्च यांत्रिक शक्ति के साथ। स्थिर विद्युत के साथ कीमती धातु रूथेनियम घोल के साथ प्रतिरोधी फिल्म गुण।
2. तकनीकी प्रक्रिया: इलेक्ट्रोड प्रिंटिंग इलेक्ट्रोड सिंटरिंग रेसिस्टर प्रिंटिंग रेसिस्टर सिंटरिंग मीडियम प्रिंटिंग मीडियम सिंटरिंग, फिर रेजिस्टेंस एडजस्टमेंट, वेल्डिंग, एनकैप्सुलेशन और अन्य प्रक्रियाएं।
विशेषताएँ
1. गर्मी अपव्यय को बढ़ाने के लिए एक हीटसिंक पर बढ़ते के लिए सिफारिशें। निचला मामला सिस्टम हीटसिंक से जुड़ा होता है, और रोकनेवाला नीचे के मामले और हीटसिंक के बीच हीट एक्सचेंज के माध्यम से गर्मी को नष्ट कर देता है। यहां परिवेश का तापमान नीचे को संदर्भित करता है रोकनेवाला का मामला तापमान, जिसे आम तौर पर नीचे के मामले के केंद्र में तापमान के रूप में जाना जाता है।
2. पावर रेंज: 30W-800W।
3. गैर-प्रेरक, प्रतिरोध-उच्च वोल्टेज, छोटे आकार, उच्च शक्ति, लंबे जीवन, नमी प्रतिरोध, उच्च स्थिरता।
4. कनेक्शन पेंच धागा एम 5 (अनुरोध पर मानक एम 5, एम 4)।
विनिर्देश
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
± 50～ ± 500 पीपीएम / ℃ |
| शॉर्ट टाइम ओवरलोड | 5 बार रेटेड पावर, लेकिन 5 सेकंड के लिए अधिकतम निरंतर काम करने वाले वोल्टेज के 1.5 गुना से अधिक नहीं | R≤±(0.3％+0.1Ω) |
| इन्सुलेशन प्रतिरोध | 500 वी डीसी | 10जीΩ1मिनट |
| कमरे का तापमान स्थायित्व | रेटेड वोटेज, 90 मिनट पर, 30 मिनट बंद करो, केंद्रीय निचला मामला तापमान ≤ 85 ℃ (120W-800W), केंद्रीय तल मामले का तापमान ≤ 25 ℃ (30W-100W), कुल 1000hours |
R≤±(0.5％+0.1Ω) |
| आर्द्रता स्थिर अवस्था | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.56 दिन | R≤±(0.25％+0.1Ω) |
| उच्च / निम्न तापमान प्रतिरोध परीक्षण | -55℃ पर स्टोर करें～125℃ 2H के लिए, चक्र 5times | R≤±(1%+0.1Ω) |
| कार्य परिवेश का तापमान | -55℃～150℃ | / |
अनुप्रयोग
चर गति ड्राइव, बिजली की आपूर्ति, नियंत्रण उपकरण, संचार, स्वचालित नियंत्रण, इंजन नियंत्रण, बिजली इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों, बिजली पारेषण, संधारित्र वोल्टेज समीकरण, संधारित्र निर्वहन, बिजली भार, मोटर वाहन इलेक्ट्रॉनिक्स, प्रेरण हीटिंग, बिजली आपूर्ति उपकरण में व्यापक रूप से उपयोग किया जाता है। विद्युत संचरण, प्रतिक्रियाशील बिजली मुआवजा, आरसी अवशोषण और निर्वहन, और अन्य बिजली इलेक्ट्रॉनिक्स उद्योग। पवन ऊर्जा उत्पादन, फोटोवोल्टिक बिजली उत्पादन और अन्य नए ऊर्जा क्षेत्र।
ऑर्डर कैसे करते हैं:
ZMP120_Ohmic Value_Tolerance
उदाहरण के लिए:ZMP120 5R 5%
