उत्पाद विवरण:
|
| तकनीकी: | पतली परत | मूल्यांकित शक्ति: | 100W |
|---|---|---|---|
| गैर-प्रतिरोध मूल्य: | 2.2Ω-500MΩ | सहनशीलता: | ± 5%, ± 10% |
| रंग: | काला | सीसा सामग्री: | टिन चढ़ाया हुआ, तांबा |
| हाई लाइट: | 100w मोटी फिल्म पावर रेसिस्टर,हाई थिक फिल्म पावर रेसिस्टर,100w पावर रेसिस्टर |
||
उच्च आवृत्ति और पल्स-लोडिंग के लिए मोटी फिल्म हाई पावर प्रतिरोधी,
हीटसिंक पर माउंट करने के लिए, मोटी फिल्म प्रौद्योगिकी
संरचना
1. स्थिर विद्युत गुणों के साथ कीमती धातु रूथेनियम घोल के साथ प्रतिरोधी फिल्म।
2. उच्च आवृत्ति और पल्स-लोडिंग अनुप्रयोगों के लिए कम ओमिक मूल्य और गैर-प्रेरक डिजाइन के लिए पूरी तरह से समझाया और इन्सुलेटेड पैकेज।
3. गैर-प्रेरक, प्रतिरोध-उच्च वोल्टेज, छोटे आकार, उच्च शक्ति, लंबे जीवन, नमी प्रतिरोध, उच्च स्थिरता।
4. घटक का उपयोग हीटसिंक के सीधे संपर्क में किया जाता है।क्लिप द्वारा किया गया निर्धारण, क्लिप माउंटिंग के लिए डिज़ाइन किया गया;
5. बिजली की आपूर्ति के लिए आदर्श उपयोग, गर्मी सिंक पर घुड़सवार।
विशेषताएँ
1. गर्मी अपव्यय को बढ़ाने के लिए हीटसिंक पर बढ़ने की सिफारिशें।
2. निचला मामला सिस्टम हीटसिंक से जुड़ा होता है, और रोकनेवाला नीचे के मामले और हीटसिंक के बीच हीट एक्सचेंज के माध्यम से गर्मी को नष्ट कर देता है। यहां परिवेश का तापमान रोकनेवाला के निचले मामले के तापमान को संदर्भित करता है, जिसे आम तौर पर कहा जाता है निचले मामले के केंद्र में तापमान।
विशेष विवरण :
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
± 50～ ± 500 पीपीएम / ℃ |
| शॉर्ट टाइम ओवरलोड | 5 बार रेटेड पावर, लेकिन 5 सेकंड के लिए अधिकतम निरंतर काम करने वाले वोल्टेज के 1.5 गुना से अधिक नहीं | R≤±(0.3％+0.1Ω) |
| इन्सुलेशन प्रतिरोध | 500 वी डीसी | 10जीΩ1मिनट |
| कमरे का तापमान स्थायित्व |
रेटेड वोटेज, 90 मिनट पर, 30 मिनट बंद करो, केंद्रीय निचला मामला तापमान ≤ 85 ℃ (120W-800W), कुल 1000 घंटे |
R≤±(0.5％+0.1Ω) |
| आर्द्रता स्थिर अवस्था | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.56 दिन | R≤±(0.25％+0.1Ω) |
| उच्च / निम्न तापमान प्रतिरोध परीक्षण | -55℃ पर स्टोर करें～125℃ 2H के लिए, चक्र 5times | R≤±(1%+0.1Ω) |
| कार्य परिवेश का तापमान | -55℃～150℃ | / |
अनुप्रयोग:
चर गति ड्राइव, बिजली की आपूर्ति, नियंत्रण उपकरण, बिजली की आपूर्ति, मोटर ड्राइव और में व्यापक रूप से उपयोग किया जाता हैनियंत्रण,विद्युत् वाहन,
कन्वर्टर्स, मेडिकल, इंस्ट्रुमेंटेशन, ट्रैक्शन, वेल्डिंग, फोटोवोल्टिक बिजली उत्पादन और अन्य नए ऊर्जा क्षेत्र।

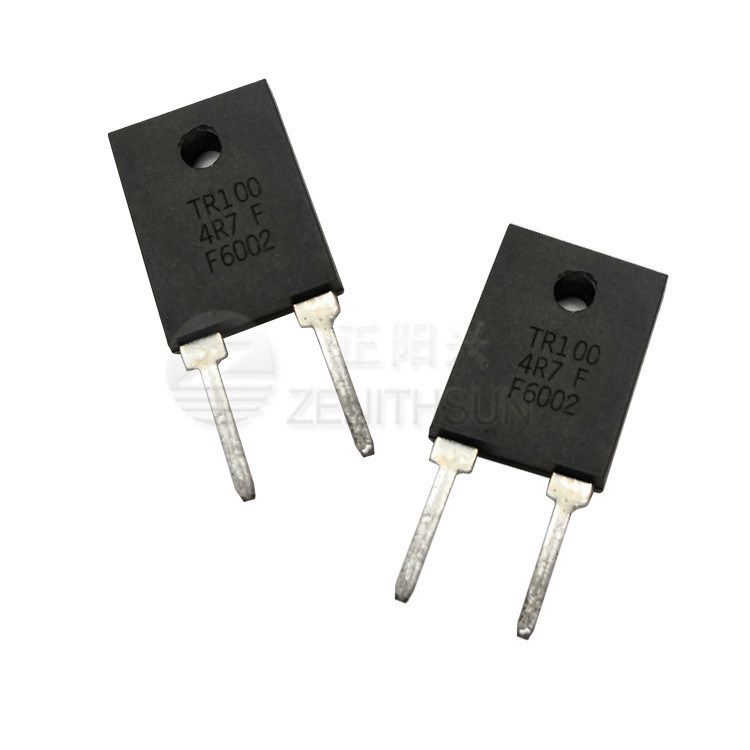

उत्पाद का चित्र:
ऑर्डर कैसे करते हैं:
ZMP100_Ohmic Value_Tolerance
उदाहरण के लिए:ZMP100 30R 5%
