उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 100W | प्रतिरोध: | 1Ω - 100KΩ |
|---|---|---|---|
| सहनशीलता: | ± 5%, ± 10% | रंग: | स्वर्ण |
| समाप्त होता है: | टर्मिनल | कम आगमनात्मक: | N . जोड़कर निर्दिष्ट करें |
| हाई लाइट: | 100W4R एलईडी लोड रोकनेवाला,एल्यूमीनियम रखा एलईडी लोड रोकनेवाला,एलईडी एल्यूमीनियम रखा रोकनेवाला |
||

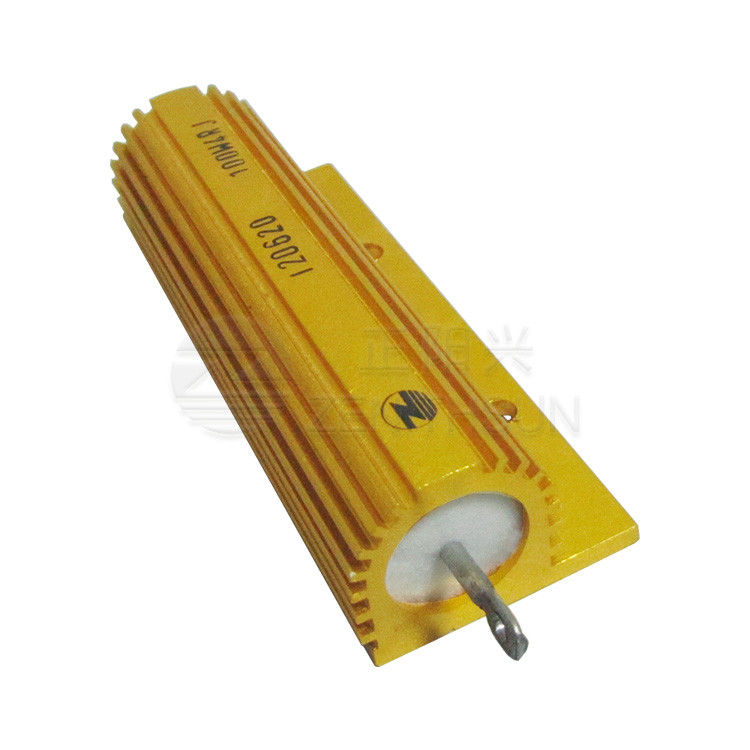

चेसिस माउंट के साथ 100W4R एल्यूमिनियम वायरवाउंड एलईडी लोड प्रतिरोधी
संरचना
1. प्रतिरोधों के मुख्य घटक प्रतिरोधी ढांचे के रूप में इन्सुलेट और उच्च तापमान प्रतिरोधी सामग्री से बने होते हैं, उच्च गुणवत्ता वाले मिश्र धातु के तारों के साथ समान रूप से घाव। धातु एल्यूमीनियम खोल उच्च इन्सुलेशन गैर-दहनशील इलेक्ट्रॉनिक पेस्ट के साथ रखा जाता है, ताकि एल्यूमीनियम खोल और प्रतिरोध कोर घटकों को एक ठोस इकाई में बारीकी से जोड़ा जाता है, बाहरी हवा, कंपन और धूल, उच्च स्थिरता और तापीय चालकता से प्रभावित नहीं होता है।
2. एल्यूमीनियम खोल उच्च गुणवत्ता वाले औद्योगिक 6063 एल्यूमीनियम से बना है, और आकर्षक उपस्थिति और महान गर्मी अपव्यय प्राप्त करने के लिए सतह उच्च तापमान anodized है।
विशेषताएँ
1. हम सामान्य प्रयोजन के उपयोग, बिजली की आपूर्ति, बिजली उत्पादन और कर्षण उद्योग के लिए मानक और कस्टम डिज़ाइन किए गए एल्यूमीनियम वाले प्रतिरोधों की आपूर्ति करते हैं।
2. आरएच अत्यंत स्थिर, उच्च गुणवत्ता वाले तार-घाव प्रतिरोधों की एक श्रृंखला है जो अपेक्षाकृत कम सतह के तापमान के साथ सीमित स्थान में उच्च शक्ति को नष्ट करने में सक्षम है।
3. एल्यूमीनियम आवास के माध्यम से एक निर्दिष्ट हीटसिंक में गर्मी के रूप में बिजली तेजी से समाप्त हो जाती है।
4. प्रतिरोधी इष्टतम विश्वसनीयता और स्थिरता के लिए गुणवत्ता सामग्री से बने होते हैं।
5. हम प्रासंगिक अंतरराष्ट्रीय या ग्राहक विनिर्देशों के अनुरूप प्रतिरोधों का परीक्षण कर सकते हैं।
6. लोडिंग, ब्रेकिंग, पल्स, चार्जिंग, डिस्चार्जिंग, स्टार्टिंग, बफरिंग, डिस्चार्जिंग, एक्ट।
विनिर्देश
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
± 100～ ± 250 पीपीएम / ℃ |
| आनुपातिक भार | 40 ℃, रेटेड वोल्टेज, 1 घंटा | R≤±(3％+0.1Ω) |
| शॉर्ट टाइम ओवरलोड | 10s के लिए 5 गुना रेटेड पावर, 5s के लिए 10 गुना रेटेड पावर, 1s . के लिए 25 गुना रेटेड पावर | R≤±(2％+0.1Ω) |
| ढांकता हुआ वोल्टेज का सामना | 2 गुना रेटेड पावर वोल्टेज +1kv एसी 60s (ग्राउंडिंग के साथ), रिसाव वर्तमान 2.5mA; 2 बार रेटेड पावर वोल्टेज + 2kv एसी 60s (ग्राउंडिंग के साथ), लीकेज करंट 2.5mA; |
R≤±(0.1％+0.05Ω) |
| इन्सुलेशन प्रतिरोध | 1000 वी डीसी | 50एम-1000एमΩ1मिनट |
| टर्मिनल तन्यता ताकत | तार व्यास 1.5 20N के साथ, तार व्यास 1.5 40N के साथ, टर्मिनल तनाव 20N कॉपर एंड / स्टेनलेस स्टील एंड, 40N |
कोई छुट्टी नहीं |
| कंपन प्रतिरोध | 1.5 मिमी, 10-55-10 हर्ट्ज, प्रत्येक 2 घंटे | कोई नुकसान नहीं, कोई बंद नहीं |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 500 घंटे | R≤±(3％+0.1Ω) |
| ऊष्मीय आघात | 30 ℃, 30 मिनट, -55 ℃, 15 मिनट . पर | R≤±(0.5％+0.1Ω) |
| आर्द्रता प्रतिरोध | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.240hours | R≤±(3％+0.1Ω) |
| कम तापमान प्रतिरोध परीक्षण | 2H . के लिए -65 ℃ ± 3 ℃ पर स्टोर करें | R≤±(1%+0.1Ω) |
| उच्च तापमान प्रतिरोध परीक्षण | 16h के लिए 70 ℃ ± 2 ℃ पर स्टोर करें, रेटेड वोल्टेज डीसी सर्किट को 1s . के लिए कनेक्ट करें | R≤±(1%+0.1Ω) |
| गैर ज्वलनशीलता | 10 गुना रेटेड पावर, 5s . के लिए पावर ऑन | दहन के बिना |
अनुप्रयोग
इनवर्टर, ऑटोमेशन उपकरण, ध्वनिकी, प्रीस्कूलर, उम्र बढ़ने की शक्ति परीक्षण, ऑटो सहायक उपकरण, ऑटो एलईडी उद्योग, संतुलन प्रतिरोधी, फिल्टर, क्रॉबर, कैपेसिटर चार्ज और डिस्चार्ज में व्यापक रूप से उपयोग किया जाता है।
मुख्य विशेषताएं / ऑर्डर कैसे करें
1. रेटेड पावर: 5W-300W;
2. रेजिटेंस वैल्यू: 0.5 ओम -33 के ओम;
3.कस्टम डिजाइन
4. आगमनात्मक या गैर-आगमनात्मक

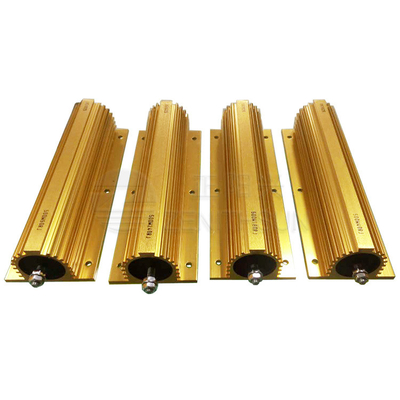

उत्पाद का चित्र
