उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 15W-20KW | प्रतिरोध: | 0.1Ω - 100KΩ |
|---|---|---|---|
| सहनशीलता: | ± 1%, ± 5% | रंग: | हरा या ग्रे |
| टर्मिनल: | सोल्डर, स्क्रू या फास्ट-ऑन टर्मिनल | निशान: | रिंगों |
| हाई लाइट: | 3W सिलिकॉन लेपित प्रतिरोधी,अक्षीय लीड सिलिकॉन लेपित प्रतिरोधी,उच्च परिशुद्धता अक्षीय लीड प्रतिरोधी |
||
3W अक्षीय लीड सिलिकॉन लेपित उच्च परिशुद्धता वायरवाउंड प्रतिरोधी
संरचना :
1. लीड्स को अंत कैप में वेल्डेड किया जाता है। उत्कृष्ट प्रदर्शन और कम बिजली के शोर को सुनिश्चित करने के लिए उन्नत उपकरणों का उपयोग करके असेंबली को ट्रिम करने से पहले प्लेटेड कैप (लीड के साथ) को बल-फिट किया जाता है।
2. गैर-क्षारीय गर्मी-प्रतिरोध सिरेमिक कोर के चारों ओर घुमावदार प्रतिरोध तार जो गर्मी और आर्द्रता प्रतिरोध और गैर-संक्षारक सुरक्षात्मक सामग्री की बाहरी परत और सिलिकॉन राल पेंट की एक कोटिंग के साथ जोड़ा जाता है।
3. उच्च प्रतिरोध मूल्य के लिए, तारों को धातु ऑक्साइड फिल्मों द्वारा प्रतिस्थापित किया जाता है।
4. अनुरोध पर गैर-प्रेरक और परिवर्तनीय प्रकार;
विशेषताएँ:
1.ग्रे, हरा और काला उपलब्ध हैं। केएनपी और केएनपीएन 1/2W-5W, निशान रिंग हैं;
KNP और KNPN 5W-30W और KNZ, अंक अक्षर हैं।
2. मानक प्रकार और गैर-प्रेरक प्रकार उपलब्ध; अंक अंगूठी या पत्र उपलब्ध हैं।
3. कम शोर, उच्च तापमान का प्रतिरोध, कम तापमान गुणांक, उच्च अधिभार शक्ति, सतह गैर ज्वलनशील।
4. गैर-मानक तकनीकी आवश्यकताओं और कस्टम विशेष अनुप्रयोगों के लिए, कृपया विवरण पर चर्चा करने के लिए हमसे संपर्क करें।
5. आरओएचएस मानक और लीड-फ्री गैर-लीड मानक के अनुरूप।
विनिर्देश
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| आनुपातिक भार | 40 ℃, रेटेड वोल्टेज, 1 घंटा | R≤±(3％+0.1Ω) |
| शॉर्ट टाइम ओवरलोड | 10s . के लिए 5 गुना रेटेड पावर | R≤±(0.2％+0.1Ω) |
| ढांकता हुआ वोल्टेज का सामना | 2 गुना रेटेड पावर वोल्टेज +1kv एसी 60s (ग्राउंडिंग के साथ), रिसाव वर्तमान 2.5mA; 2 बार रेटेड पावर वोल्टेज + 2kv एसी 60s (ग्राउंडिंग के साथ), लीकेज करंट 2.5mA; |
R≤±(0.1％+0.05Ω) |
| इन्सुलेशन प्रतिरोध | 500 वी डीसी | 10जीΩ1मिनट |
| टर्मिनल तन्यता ताकत | 40एन | कोई छुट्टी नहीं |
| कंपन प्रतिरोध | 1.5 मिमी, 10-55-10 हर्ट्ज, प्रत्येक 2 घंटे | कोई नुकसान नहीं, कोई बंद नहीं |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 500 घंटे | R≤±(3％+0.1Ω) |
| कम तापमान प्रतिरोध परीक्षण | 2H . के लिए -65 ℃ ± 3 ℃ पर स्टोर करें | R≤±(1%+0.1Ω) |
| उच्च तापमान प्रतिरोध परीक्षण | 16h के लिए 70 ℃ ± 2 ℃ पर स्टोर करें, रेटेड वोल्टेज डीसी सर्किट को 1s . के लिए कनेक्ट करें | R≤±(1%+0.1Ω) |
| गैर ज्वलनशीलता | 10 गुना रेटेड पावर, 5s . के लिए पावर ऑन | दहन के बिना |
अनुप्रयोग:
सर्किट, गिट्टी, बिजली उपकरण, उपभोक्ता अनुप्रयोगों, बिजली की आपूर्ति, वेल्डर, उच्च वोल्टेज अनुप्रयोगों, घरेलू मनोरंजन, उपकरणों में व्यापक रूप से उपयोग किया जाता है।

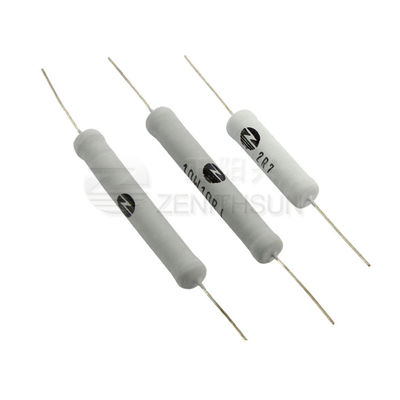

उत्पाद छवि
