उत्पाद विवरण:
|
| शक्ति दर्ज़ा: | 5 वाट | प्रतिरोध मूल्य: | 100 वर्ग मीटर |
|---|---|---|---|
| सहनशीलता: | ± 1% | सामग्री: | Ni-Cr, Ni-Cu，मैंगनीन या अन्य मिश्र धातु |
| टीसीआर: | ± 25ppm / ℃, ± 50ppm / ℃, ± 100ppm / ℃ | तापमान सीमा संचालित करना: | -55℃ से +275℃ |
| हाई लाइट: | 5W प्रेसिजन शंट प्रतिरोधी,0.1Ohm प्रेसिजन शंट प्रतिरोधी,0.1Ohm वर्तमान सेंसिंग प्रतिरोधी |
||
प्रेसिजन शंट रेसिस्टर, करंट सेंसिंग रेसिस्टर, 5W, 0.1 ओम
संरचना:
मिश्र धातु के तारों को एम आकार में बनाया जाता है।
विशेषताएँ:
1. कम प्रतिरोध मूल्य 0.1Ω और उच्च स्थिरता है, अन्य मूल्य उपलब्ध है।
2. ऑपरेटिंग परिवेश का तापमान: -55 +125℃
3. विशेष प्रकार बनाने के लिए ग्राहकों की आवश्यकता के अनुसार हो सकता है।
4. कृपया वर्तमान या तार व्यास के डेटा की आपूर्ति करें जिसे आप लागू कर सकते हैं।
5. बढ़ते आवश्यकताओं के अनुसार, 5 मिमी, 10 मिमी ... आदि हैं।
6. कस्टम विनिर्देशों के लिए, कृपया विवरण पर चर्चा करने के लिए हमसे संपर्क करें।
विनिर्देश:
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | ± 1% (एफ) |
| तापमान गुणांक | विशिष्ट है ± 100 (- 10 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस) यदि आवेदन टीसी संवेदनशील है तो कारखाने से परामर्श लें | ± 25～ ± 250 पीपीएम / ℃ |
| आनुपातिक भार | 40 ℃, रेटेड वोल्टेज, 1 घंटा | R≤±(1％+0.1mΩ) |
| शॉर्ट टाइम ओवरलोड | 5s . के लिए 5 गुना रेटेड पावर | R≤±(0.2％+0.1mΩ) |
| ढांकता हुआ वोल्टेज का सामना | 1000V डीसी 60s | R≤±(0.1％+0.5mΩ) |
| इन्सुलेशन प्रतिरोध | 500 वी डीसी | 10जीΩ1मिनट |
| टर्मिनल तन्यता ताकत | 3 किग्रा 30s | कोई छुट्टी नहीं |
| कंपन प्रतिरोध | 1.5 मिमी, 10-55-10 हर्ट्ज, प्रत्येक 2 घंटे | कोई नुकसान नहीं, कोई बंद नहीं |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 500 घंटे | R≤±(5％+0.1mΩ) |
| ऊष्मीय आघात | 30 ℃ पर 30 मिनट तक खड़े रहना, फिर 15 मिनट के लिए -55 ℃ पर खड़े रहना | R≤±(2％+0.1mΩ) |
| नमी | अस्थायी: 40 ± 2 ℃, आरएच: 90％-95％, 240 घंटे | R≤±(3％+0.1mΩ) |
| गैर ज्वलनशीलता | रेटेड शक्ति का 1-6 गुना, 5 मिनट के लिए। | दहन के बिना |
आवेदन पत्र:
मुख्य रूप से छोटे घरेलू उपकरण नियंत्रण बोर्ड, मोबाइल बिजली की आपूर्ति और मोबाइल उपकरणों, औद्योगिक नियंत्रण, मोटर वाहन इलेक्ट्रॉनिक्स, चीजों के इंटरनेट, मोबाइल फोन इत्यादि जैसे विभिन्न वर्तमान पहचान प्रतिरोधों में उपयोग किया जाता है। उनका व्यापक रूप से उपयोग किया जाता है।मुख्य कारण यह है कि उत्पाद की आवश्यकताओं में लगातार सुधार हो रहा है, जिसके लिए कम बिजली की खपत और उच्च प्रदर्शन की आवश्यकता होती है।इसलिए, मिलिओम प्रतिरोधों का अनुप्रयोग अधिक से अधिक व्यापक होगा।

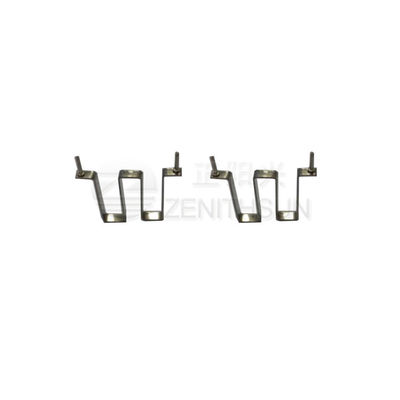

उत्पाद का चित्र:
