उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 5W-500W | प्रतिरोध: | 1Ω - 100KΩ |
|---|---|---|---|
| सहनशीलता: | ± 1%, ± 5% | रंग: | गोल्डन / व्हाइट |
| समाप्त होता है: | फ्लाइंग लीड्स / मेटल टर्मिनल्स | अधिष्ठापन: | आगमनात्मक या गैर आगमनात्मक |
| हाई लाइट: | 15W एलईडी लोड रोकनेवाला,100KΩ एलईडी लोड रोकनेवाला,100KΩ तार घाव रोकनेवाला |
||
15W हाई पावर एल्यूमिनियम वायरवाउंड एलईडी लोड प्रतिरोधी, भूतल माउंट
संरचना :
1. प्रतिरोधों के मुख्य घटक प्रतिरोधी ढांचे के रूप में इन्सुलेट और उच्च तापमान प्रतिरोधी सामग्री से बने होते हैं, उच्च गुणवत्ता वाले मिश्र धातु के तारों के साथ समान रूप से घाव। धातु एल्यूमीनियम खोल उच्च इन्सुलेशन गैर-दहनशील इलेक्ट्रॉनिक पेस्ट के साथ रखा जाता है, ताकि एल्यूमीनियम खोल और प्रतिरोध कोर घटकों को एक ठोस इकाई में बारीकी से जोड़ा जाता है, बाहरी हवा, कंपन और धूल, उच्च स्थिरता और तापीय चालकता से प्रभावित नहीं होता है।
2. एल्यूमीनियम खोल उच्च गुणवत्ता वाले औद्योगिक 6063 एल्यूमीनियम से बना है, और आकर्षक उपस्थिति और महान गर्मी अपव्यय प्राप्त करने के लिए सतह उच्च तापमान anodized है।
विशेषताएँ
1. आकर्षक उपस्थिति और आसान स्थापना।
2. उच्च स्थिरता, प्रभाव प्रतिरोध, अच्छी विश्वसनीयता और उच्च स्थिरता।
3. आउटगोइंग समाप्त होता है: धातु टर्मिनल या बोल्ट कनेक्शन।
4. आगमनात्मक या गैर आगमनात्मक उपलब्ध।
5. 25W ~ 50W ऑटोमोटिव एलईडी लैंप उद्योग में उपयोग किया जाता है;मध्यम आवृत्ति भट्ठी उद्योग में 50W, 100W और 250W का उपयोग किया जाता है।
6. लोडिंग, ब्रेकिंग, पल्स, चार्जिंग, डिस्चार्जिंग, स्टार्टिंग, बफरिंग, डिस्चार्जिंग, एक्ट के लिए उपयोग किया जाता है।
विनिर्देश
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
± 100～ ± 250 पीपीएम / ℃ |
| आनुपातिक भार | 40 ℃, रेटेड वोल्टेज, 1 घंटा | R≤±(3％+0.1Ω) |
| शॉर्ट टाइम ओवरलोड | 10s के लिए 5 गुना रेटेड पावर, 5s के लिए 10 गुना रेटेड पावर, 1s . के लिए 25 गुना रेटेड पावर | R≤±(2％+0.1Ω) |
| ढांकता हुआ वोल्टेज का सामना | 2 गुना रेटेड पावर वोल्टेज +1kv एसी 60s (ग्राउंडिंग के साथ), रिसाव वर्तमान 2.5mA; 2 बार रेटेड पावर वोल्टेज + 2kv एसी 60s (ग्राउंडिंग के साथ), लीकेज करंट 2.5mA; |
R≤±(0.1％+0.05Ω) |
| इन्सुलेशन प्रतिरोध | 1000 वी डीसी | 50एम-1000एमΩ1मिनट |
| टर्मिनल तन्यता ताकत | तार व्यास 1.5 20N के साथ, तार व्यास 1.5 40N के साथ, टर्मिनल तनाव 20N कॉपर एंड / स्टेनलेस स्टील एंड, 40N |
कोई छुट्टी नहीं |
| कंपन प्रतिरोध | 1.5 मिमी, 10-55-10 हर्ट्ज, प्रत्येक 2 घंटे | कोई नुकसान नहीं, कोई बंद नहीं |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 500 घंटे | R≤±(3％+0.1Ω) |
| ऊष्मीय आघात | 30 ℃, 30 मिनट, -55 ℃, 15 मिनट . पर | R≤±(0.5％+0.1Ω) |
| आर्द्रता प्रतिरोध | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.240hours | R≤±(3％+0.1Ω) |
| कम तापमान प्रतिरोध परीक्षण | 2H . के लिए -65 ℃ ± 3 ℃ पर स्टोर करें | R≤±(1%+0.1Ω) |
| उच्च तापमान प्रतिरोध परीक्षण | 16h के लिए 70 ℃ ± 2 ℃ पर स्टोर करें, रेटेड वोल्टेज डीसी सर्किट को 1s . के लिए कनेक्ट करें | R≤±(1%+0.1Ω) |
| गैर ज्वलनशीलता | 10 गुना रेटेड पावर, 5s . के लिए पावर ऑन | दहन के बिना |
अनुप्रयोग
व्यापक रूप से वेल्डिंग, बिजली की आपूर्ति, सैन्य उद्योग, विमानन, पवन ऊर्जा उत्पादन, सौर ऊर्जा उत्पादन, स्वचालन उपकरण, रेलवे प्रणाली और अन्य उद्योग, और ग्राहकों के अनुरोधों के अनुसार लोड बैंकों में बनाया जा सकता है।

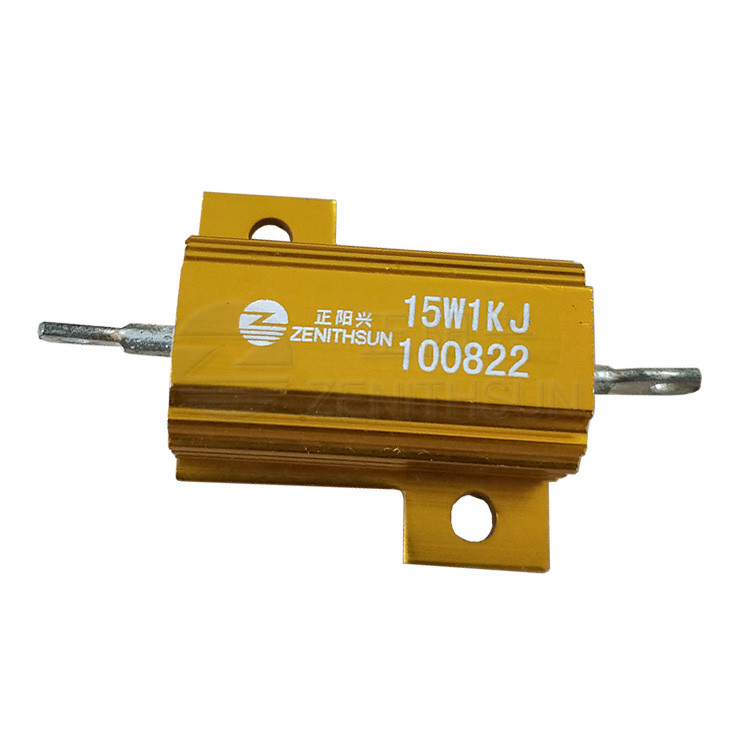

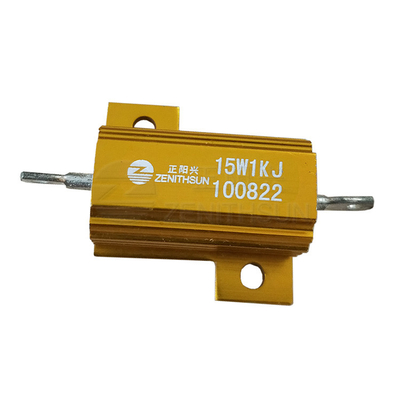

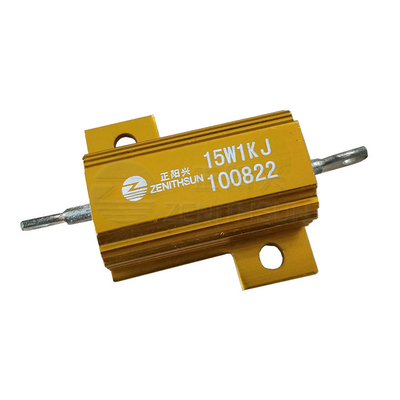

उत्पाद का चित्र
