उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 12.5W-3000W | प्रतिरोध: | 0.5Ω - 5KΩ |
|---|---|---|---|
| सहनशीलता: | ± 10% | उत्पाद का रंग: | भूरा, हरा |
| परत: | कांच का या पेंटिंग प्रकार | बढ़ते: | पैनल्स |
| हाई लाइट: | 12.5W पावर वायरवाउंड प्रतिरोधी,3000W पावर वायरवाउंड प्रतिरोधी,3000W परिवर्तनीय वायरवाउंड प्रतिरोधी |
||
12.5W-3000W, पावर टाइप वायरवाउंड वेरिएबल रेसिस्टर्स, पोटेंशियोमीटर
संरचना :
1.BCI श्रृंखला चर रिओस्टेट तांबे या क्रोमियम-मिश्र धातु के तार के साथ एक प्रतिरोध तत्व के रूप में घाव है।स्लाइड संपर्क सतह को छोड़कर, पूरे घटक को उच्च तापमान, गैर-ज्वलनशील राल के साथ लेपित किया जाता है। ठंडा और सुखाने के बाद, उच्च तापमान प्रक्रिया के माध्यम से इन्सुलेशन लागू किया जाता है।
फिर एक केंद्रित घूर्णन समायोजक घटक स्थापित किया जाता है, जो प्रतिरोध तत्व के साथ स्लाइड करता है और प्रतिरोध को वांछित मान में बदलता है।
2. एकाधिक घुमावदार प्रतिरोध मूल्यों के साथ एकल इकाई उपलब्ध है।
3. विभिन्न सिरेमिक कच्चे माल और नॉब्स, मेड-टू-ऑर्डर रिओस्टेट उपलब्ध हैं।
विशेषताएँ:
1.BC1 श्रृंखला के वेरिएबल रिओस्टेट्स जिन्हें वेरिस्टर या पोटेंशियोमीटर कहा जाता है।
2. वेरिस्टर के दो कनेक्शन टर्मिनलों के रूप में या तीन कनेक्शन टर्मिनलों के साथ एक पोटेंशियोमीटर के रूप में उपयोग किया जाता है। जब एकल रिओस्तात अपनी शक्ति को पूरा नहीं कर सकता है, जिसे कई रिओस्टेट के कनेक्शन से बढ़ाया जा सकता है, अधिकतम 6 कनेक्टेड रिओस्टेट।
विशिष्टता:
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| आनुपातिक भार | 40 ℃, रेटेड वोल्टेज, 1 घंटा | R≤±(3％+0.1Ω) |
| शॉर्ट टाइम ओवरलोड | 10s . के लिए 5 गुना रेटेड पावर | R≤±(0.2％+0.1Ω) |
| ढांकता हुआ वोल्टेज का सामना | 2 गुना रेटेड पावर वोल्टेज +1kv एसी 60s (ग्राउंडिंग के साथ), रिसाव वर्तमान 2.5mA; 2 बार रेटेड पावर वोल्टेज + 2kv एसी 60s (ग्राउंडिंग के साथ), लीकेज करंट 2.5mA; |
R≤±(0.1％+0.05Ω) |
| इन्सुलेशन प्रतिरोध | 500 वी डीसी | 10जीΩ1मिनट |
| टर्मिनल तन्यता ताकत | 40एन | कोई छुट्टी नहीं |
| कंपन प्रतिरोध | 1.5 मिमी, 10-55-10 हर्ट्ज, प्रत्येक 2 घंटे | कोई नुकसान नहीं, कोई बंद नहीं |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 500 घंटे | R≤±(3％+0.1Ω) |
| कम तापमान प्रतिरोध परीक्षण | 2H . के लिए -65 ℃ ± 3 ℃ पर स्टोर करें | R≤±(1%+0.1Ω) |
| उच्च तापमान प्रतिरोध परीक्षण |
16 घंटे के लिए 70 ℃ ± 2 ℃ पर स्टोर करें, रेटेड वोल्टेज कनेक्ट करें 1s . के लिए डीसी सर्किट |
R≤±(1%+0.1Ω) |
| गैर ज्वलनशीलता | 10 गुना रेटेड पावर, 5s . के लिए पावर ऑन | दहन के बिना |
अनुप्रयोग
व्यापक रूप से आवेदन के दायरे में उपयोग में शामिल हैं:
1. मिक्सर, पंखा और बिजली के उपकरण।
2. मोटर गति को नियंत्रित करने के लिए मोटर नियंत्रक।
3. डेटा सटीकता प्रदान करने के लिए उपकरण का परीक्षण करें।
4. लोड परीक्षण, लोड उपकरण, औद्योगिक मशीनरी की गति विनियमन, वोल्टेज और वर्तमान विनियमन, उपकरण, स्वचालित नियंत्रण उपकरण, आदि।

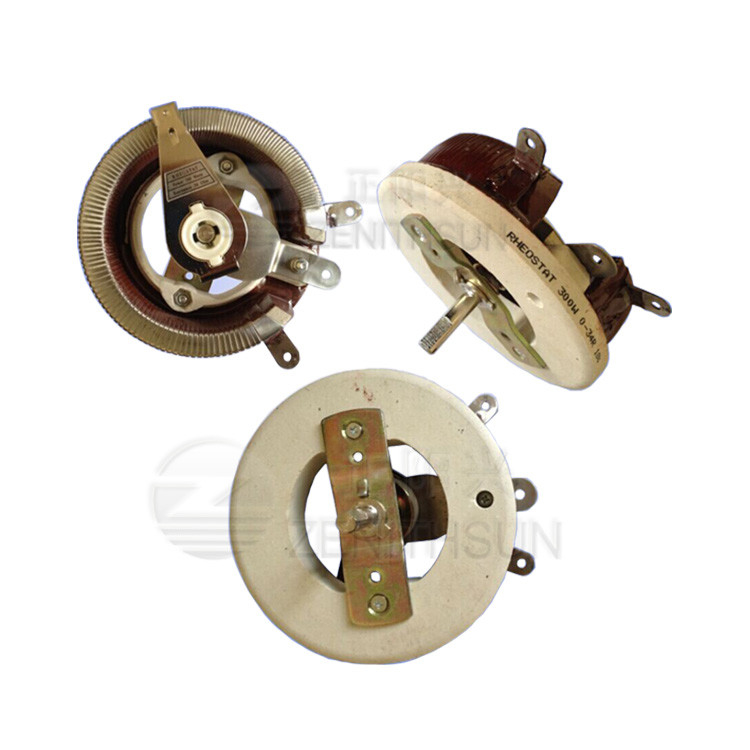

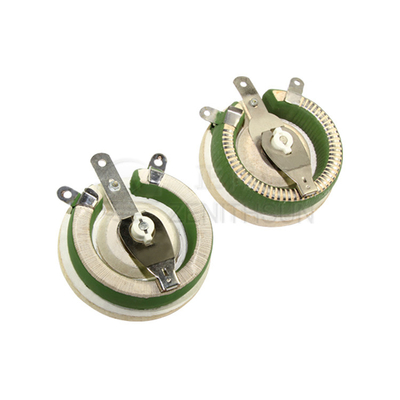

उत्पाद छवि
