उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 100W-20KW | प्रतिरोध: | 1Ω - 10KΩ |
|---|---|---|---|
| सहनशीलता: | ± 10% | टीसीआर: | ± ~ 200PPM 400PPM |
| शरीर: | प्रतिरोध सिरेमिक ट्यूब | ||
| हाई लाइट: | 5000W पावर वायरवाउंड रेसिस्टर,हाई पावर वायरवाउंड रेसिस्टर,स्लाइड एडजस्टेबल लोड रेसिस्टर |
||
5000W मॉडल हाई पावर स्लाइड वायरवाउंड वैरिएबल लोड रेसिस्टर्स
संरचना :
1.DS श्रृंखला रोकनेवाला, उच्च तापमान प्रतिरोध सिरेमिक ट्यूब प्रतिरोध मैट्रिक्स के रूप में उपयोग किया जाता है, क्रोमिनम मिश्र धातु के तार के साथ घाव होता है, फिर उच्च तापमान और गैर-ज्वलनशील राल के साथ लेपित होता है ताकि प्रतिरोधों को बेहतर उपस्थिति और गर्मी अपव्यय प्रभाव के साथ प्राकृतिक सुखाने के बाद, विधानसभा से पहले अलग-अलग तापमान पर पकाना।
2.DS श्रृंखला रोकनेवाला, निरंतर समायोजन का एहसास, कदम मूल्यों को ग्राहकों की आवश्यकताओं के अनुसार समायोजित किया जा सकता है।
3. सिंगल रेसिस्टर को लोड बैंक में बनाया जा सकता है, या कई रेसिस्टर्स को सीरीज़ में और एडजस्टेबल लोड बैंक के समानांतर जोड़ा जा सकता है, ताकि हाई-पावर एडजस्टमेंट का एहसास हो और वोल्टेज और करंट पैरामीटर्स को पूरा किया जा सके, जो लचीला और सुविधाजनक भी है।
विशेषताएँ:
1.DS श्रृंखला प्रतिरोधक सामग्री चयन के मामले में सबसे उच्च अंत हैं और अन्य समायोज्य प्रतिरोधों की तुलना में कारीगरी, इसलिए वे उपयोगकर्ताओं द्वारा गहराई से पहचाने जाते हैं।उपयोगकर्ताओं की जरूरतों के अनुसार, रोकनेवाला तापमान नियंत्रण उपकरण और डिजिटल पैमाने से लैस किया जा सकता है।
DS सीरीज हाई-पावर एडजस्टेबल रेसिस्टर को DR सीरीज हाई-पावर वायरवाउंड रेसिस्टर से अपग्रेड किया गया है, और सर्किट की जरूरतों को पूरा करने के लिए इसके रेजिस्टेंस वैल्यू को मैन्युअल रूप से एडजस्ट किया जा सकता है।
विभिन्न अनुप्रयोग अवसरों के कारण, हाई-पावर एडजस्टेबल रेसिस्टर को स्लाइडिंग रॉड रेसिस्टर, स्लाइडिंग वायर रेसिस्टर, स्लाइडिंग वायर रिओस्टेट, हैंड-पुश एडजस्टेबल रेसिस्टर, हैंड-स्विंग एडजस्टेबल रेसिस्टर आदि के रूप में भी जाना जाता है।
अन्य समायोज्य प्रतिरोधों की तुलना में सामग्री चयन और कारीगरी के मामले में डीएस श्रृंखला प्रतिरोधक सबसे उच्च अंत हैं, इसलिए वे उपयोगकर्ताओं द्वारा गहराई से पहचाने जाते हैं।
उपयोगकर्ताओं की जरूरतों के अनुसार, रोकनेवाला तापमान नियंत्रण उपकरण और डिजिटल पैमाने से लैस किया जा सकता है।
विनिर्देश
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| आनुपातिक भार | 40 ℃, रेटेड वोल्टेज, 1 घंटा | R≤±(3％+0.1Ω) |
| शॉर्ट टाइम ओवरलोड | 10s . के लिए 5 गुना रेटेड पावर | R≤±(0.2％+0.1Ω) |
| ढांकता हुआ वोल्टेज का सामना | 2 गुना रेटेड पावर वोल्टेज +1kv एसी 60s (ग्राउंडिंग के साथ), रिसाव वर्तमान 2.5mA; 2 बार रेटेड पावर वोल्टेज + 2kv एसी 60s (ग्राउंडिंग के साथ), लीकेज करंट 2.5mA; |
R≤±(0.1％+0.05Ω) |
| इन्सुलेशन प्रतिरोध | 500 वी डीसी | 10जीΩ1मिनट |
| टर्मिनल तन्यता ताकत | 40एन | कोई छुट्टी नहीं |
| कंपन प्रतिरोध | 1.5 मिमी, 10-55-10 हर्ट्ज, प्रत्येक 2 घंटे | कोई नुकसान नहीं, कोई बंद नहीं |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 500 घंटे | R≤±(3％+0.1Ω) |
| कम तापमान प्रतिरोध परीक्षण | 2H . के लिए -65 ℃ ± 3 ℃ पर स्टोर करें | R≤±(1%+0.1Ω) |
| उच्च तापमान प्रतिरोध परीक्षण | 16h के लिए 70 ℃ ± 2 ℃ पर स्टोर करें, रेटेड वोल्टेज डीसी सर्किट को 1s . के लिए कनेक्ट करें | R≤±(1%+0.1Ω) |
| गैर ज्वलनशीलता | 10 गुना रेटेड पावर, 5s . के लिए पावर ऑन | दहन के बिना |
अनुप्रयोग:
अन्य समायोज्य प्रतिरोधों की तुलना में सामग्री चयन और कारीगरी के मामले में डीएस श्रृंखला प्रतिरोधी सबसे उच्च अंत हैं, इसलिए उन्हें उपयोगकर्ताओं द्वारा गहराई से पहचाना जाता है। उपयोगकर्ताओं की आवश्यकताओं के अनुसार, प्रतिरोधी तापमान नियंत्रण उपकरण और डिजिटल पैमाने से लैस किया जा सकता है।

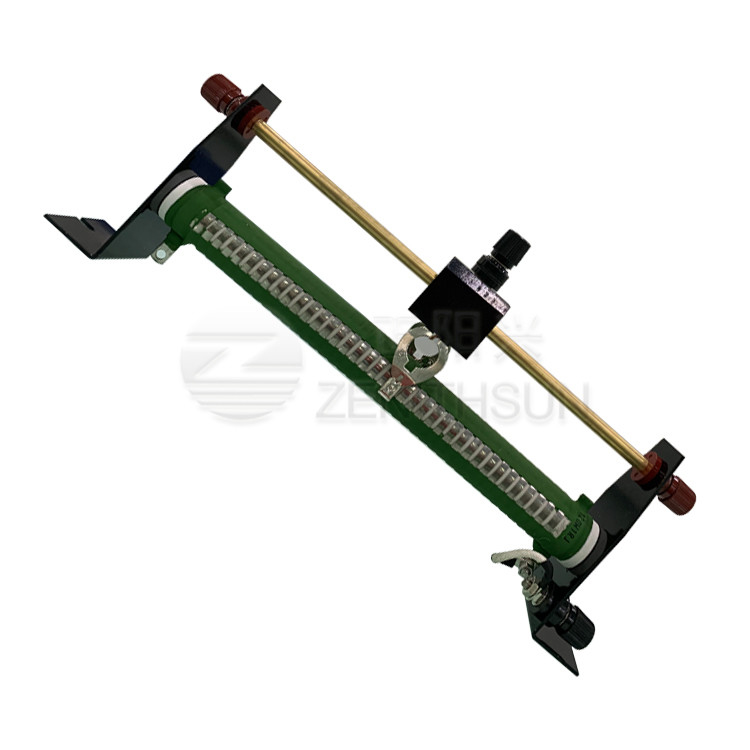

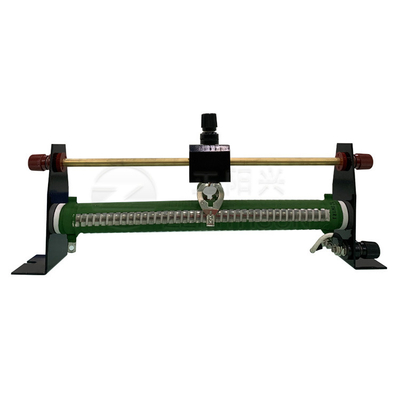

उत्पाद छवि
