उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 40W-500W | प्रतिरोध: | 0.1Ω - 20KΩ |
|---|---|---|---|
| सहनशीलता: | ± 5% | रंग: | हरा |
| आकार: | समतल | माउंटिंग ब्रैकेट: | उपलब्ध |
| हाई लाइट: | 60W पावर वायरवाउंड प्रतिरोधी,फ्लैट पावर वायरवाउंड प्रतिरोधी,गैर ज्वलनशील प्रतिरोधी |
||
50W100 ओम जे गैर-ज्वलनशील फ्लैट हाई पावर वायरवाउंड प्रतिरोधी
संरचना :
1. एक फ्लैट ट्यूबलर सिरेमिक में दो टर्मिनल होते हैं और प्रतिरोध तत्व के रूप में तांबे के तार या क्रोमियम मिश्र धातु के तार के साथ घाव होता है।यह एक उच्च तापमान गैर ज्वलनशील राल के साथ लेपित है। जब ठंडा और सूख जाता है, तो यह घटक माउंट की अंतिम स्थापना से पहले उच्च तापमान प्रक्रिया के माध्यम से इन्सुलेशन में समझाया जाता है।
2. यह मुख्य रूप से औद्योगिक प्रतिष्ठानों के लिए उपयोग किया जाता है जहां ऊंचाई सीमित होती है।
4. अनुरोध पर गैर-प्रेरक और परिवर्तनीय प्रकार;
5.कार्यशील वोल्टेज और नाममात्र प्रतिरोध मूल्य ओम के नियम से संबंधित हैं।
6. उत्कृष्ट वाइंडिंग के कारण, कई नल जोड़े जा सकते हैं, प्रतिबाधा कम है, और पीसी बोर्ड डालने योग्य है, और कई अन्य एकीकृत के लिए प्रयोग योग्य है।
विशेषताएँ:
1.विरोधी जंग, उत्कृष्ट गर्मी प्रतिरोध; रोकनेवाला में छोटे तापमान गुणांक और रैखिक परिवर्तन होते हैं।
2. यह सामान्य है कि रोकनेवाला धूम्रपान कर रहा है जब यह पहली शक्ति में उपयोग किया जाता है।
3. उत्कृष्ट वाइंडिंग के कारण, कई नल जोड़े जा सकते हैं, प्रतिबाधा कम है, और पीसी बोर्ड डालने योग्य है, और कई अन्य एकीकृत अनुप्रयोगों के लिए प्रयोग योग्य है।
4. कस्टम विनिर्देशों के लिए, कृपया विवरण पर चर्चा करने के लिए हमसे संपर्क करें।
5. समर्थन सटीक प्रतिरोध सहिष्णुता आवश्यकता।
विनिर्देश
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B---D---F---G---J--K |
| आनुपातिक भार | 40 ℃, रेटेड वोल्टेज, 1 घंटा | R≤±(3％+0.1Ω) |
| शॉर्ट टाइम ओवरलोड | 10s . के लिए 5 गुना रेटेड पावर | R≤±(0.2％+0.1Ω) |
| ढांकता हुआ वोल्टेज का सामना | 2 गुना रेटेड पावर वोल्टेज +1kv एसी 60s (ग्राउंडिंग के साथ), रिसाव वर्तमान 2.5mA; 2 बार रेटेड पावर वोल्टेज + 2kv एसी 60s (ग्राउंडिंग के साथ), लीकेज करंट 2.5mA; |
R≤±(0.1％+0.05Ω) |
| इन्सुलेशन प्रतिरोध | 500 वी डीसी | 10जीΩ1मिनट |
| टर्मिनल तन्यता ताकत | 40एन | कोई छुट्टी नहीं |
| कंपन प्रतिरोध | 1.5 मिमी, 10-55-10 हर्ट्ज, प्रत्येक 2 घंटे | कोई नुकसान नहीं, कोई बंद नहीं |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 500 घंटे | R≤±(3％+0.1Ω) |
| कम तापमान प्रतिरोध परीक्षण | 2H . के लिए -65 ℃ ± 3 ℃ पर स्टोर करें | R≤±(1%+0.1Ω) |
| उच्च तापमान प्रतिरोध परीक्षण | 16h के लिए 70 ℃ ± 2 ℃ पर स्टोर करें, रेटेड वोल्टेज डीसी सर्किट को 1s . के लिए कनेक्ट करें | R≤±(1%+0.1Ω) |
| गैर ज्वलनशीलता | 10 गुना रेटेड पावर, 5s . के लिए पावर ऑन | दहन के बिना |
अनुप्रयोग:
औद्योगिक प्रतिष्ठानों के लिए व्यापक रूप से उपयोग किया जाता है जहां ऊंचाई सीमित अनुप्रयोग है।
ये प्रतिरोधक शैक्षिक मॉडलिंग अनुप्रयोगों, लोड परीक्षण, औद्योगिक मशीनरी, बिजली वितरण, उपकरणों, स्वचालन नियंत्रण प्रतिष्ठानों आदि के लिए उपयुक्त हैं।
कस्टम विनिर्देशों के लिए, विवरण पर चर्चा करने के लिए कृपया हमसे संपर्क करें।

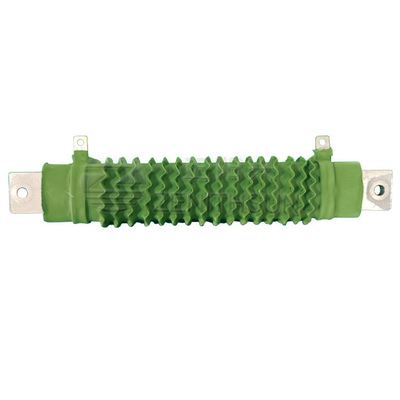

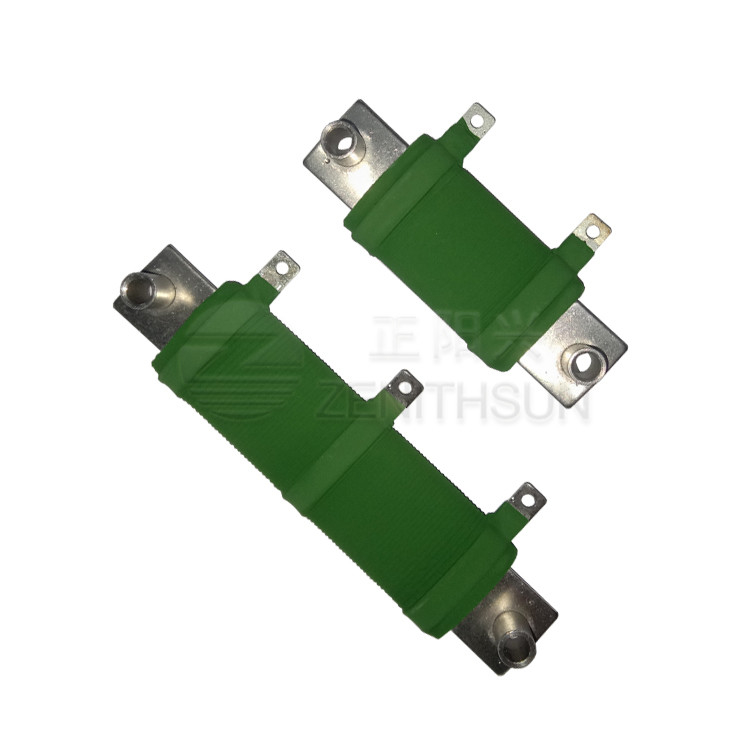

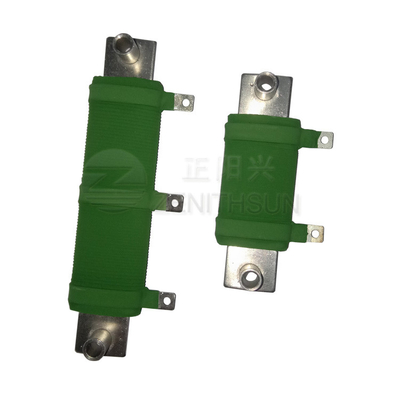

उत्पाद छवि
