उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 0.5W-300W | प्रतिरोध: | 1Ω - 1GΩ |
|---|---|---|---|
| सहनशीलता: | ± 5%, ± 10% | रंग: | कोटिंग के बिना |
| तापमान गुणांक: | 20PPM-150PPM | सीसा सामग्री: | सोना मढ़वाया या तांबा, टिन चढ़ाया हुआ |
| हाई लाइट: | नॉन-इंडक्टिव हाई वोल्टेज पावर रेसिस्टर,थिक फिल्म हाई वोल्टेज पावर रेसिस्टर,नॉन-इंडक्टिव पावर रेसिस्टर |
||
कोटिंग के बिना गैर-प्रेरक थिच फिल्म उच्च वोल्टेज पावर प्रतिरोधी
संरचना :
1. स्क्रीन प्रिंटिंग, तापमान पर sintered, दसियों माइक्रोन की मोटाई के साथ प्रतिरोधी फिल्म मुद्रित परत।
मैट्रिक्स 95% एल्यूमीनियम ऑक्साइड सिरेमिक है, जिसमें अच्छी तापीय चालकता और उच्च यांत्रिक शक्ति है।
स्थिर विद्युत गुणों के साथ कीमती धातु रूथेनियम घोल के साथ प्रतिरोधी फिल्म।
2. उत्पाद एक सिलिकॉन या एपॉक्सी कोटिंग के साथ उपलब्ध हैं, इसमें सहिष्णुता और तापमान गुणांक की एक विस्तृत श्रृंखला है।
विशेषताएँ:
1. गैर-प्रेरक, प्रतिरोध-उच्च वोल्टेज, छोटे आकार, उच्च शक्ति, लंबे जीवन, नमी प्रतिरोध, उच्च स्थिरता।
2. लीड सामग्री: कॉपर, टिन-प्लेटेड, बोल्ट / स्क्रू एंड कैप्स;
3. उच्च वोल्टेज बिजली प्रतिरोधी श्रृंखला कम तापमान गुणांक, कम वोल्टेज गुणांक प्राप्त करने के लिए मालिकाना गैर-प्रेरक प्रतिरोध प्रणाली और डिजाइन को जोड़ती है,उच्च स्थिरता, उच्च ऑपरेटिंग वोल्टेज और उच्च शक्ति रेटिंग में वृद्धि।
विशेष विवरण :
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B--C--D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
±15～±1000पीपीएम/℃ |
| शॉर्ट टाइम ओवरलोड | 5 सेकंड के लिए 5 बार रेटेड पावर, लेकिन 1.5 गुना से अधिक नहीं Umax | R≤±(0.2％+0.1Ω) |
| इन्सुलेशन प्रतिरोध | 1000 वी डीसी | 10जीΩ1मिनट |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 1000 घंटे; | R≤±(0.5％+0.1Ω) |
| आर्द्रता प्रतिरोध | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.240hours | R≤±(0.4％+0.1Ω) |
| उच्च / निम्न तापमान प्रतिरोध | स्टोर पर - 65 ℃ ~ 155 ℃ 2H के लिए, 5 बार के लिए चक्र | R≤±(0.2%+0.1Ω) |
| परिचालन तापमान | -55℃～125℃ | / |
अनुप्रयोग:
प्रेसिजन हाई वोल्टेज पावर रेसिस्टर्स को टीडब्ल्यूटी पावर सप्लायर्स, इलेक्ट्रॉन माइक्रोस्कोप, एक्स-रे सिस्टम, हाई रेजोल्यूशन सीआरटी डिस्प्ले, जियोफिजिकल इंस्ट्रूमेंट्स और पावर ट्रांसमिशन लाइनों की मांग की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है, जो एक्स-रे तकनीक में सभी अनुप्रयोगों के लिए आदर्श समाधान है। उच्च वोल्टेज मापने की तकनीक और ऊर्जा संचरण प्रणाली।

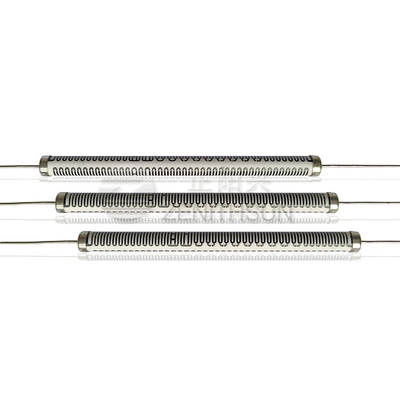

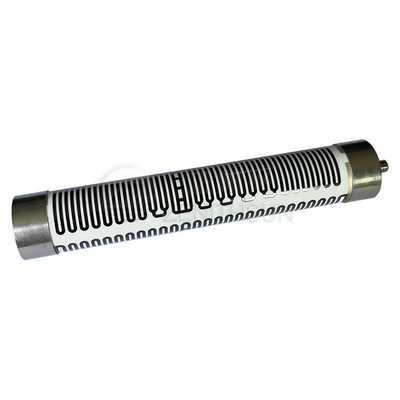

उत्पाद का चित्र:
ऑर्डर कैसे करते हैं:
मॉडल नं._ Value_Tolerance
उदाहरण के लिए:
रिज/आरएचपी-39 200एम 1%
