उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 1 / 4W-5W | प्रतिरोध: | 10Ω - 500MΩ |
|---|---|---|---|
| सहनशीलता: | ± 2%, ± 5%, ± 10% | रंग: | पीला |
| तापमान गुणांक: | 50PPM-100PPM | बाहर का नेतृत्व: | टिन चढ़ाया हुआ |
| हाई लाइट: | 3W गैर-प्रेरक प्रतिरोधी,100 एम जे गैर-प्रेरक प्रतिरोधी,उच्च वोल्टेज गैर अपरिवर्तनीय शक्ति प्रतिरोधी |
||
कम टीसी के साथ 3W100M J गैर-प्रेरक प्रेसिजन उच्च वोल्टेज फ्लैट प्रतिरोधी
संरचना :
1. स्थिर विद्युत गुणों के साथ कीमती धातु रूथेनियम घोल के साथ प्रतिरोधी फिल्म।
2. तकनीकी प्रक्रिया: इलेक्ट्रोड प्रिंटिंग इलेक्ट्रोड सिंटरिंग रेसिस्टर प्रिंटिंग रेसिस्टर सिंटरिंग मीडियम प्रिंटिंग मीडियम सिंटरिंग, फिर रेजिस्टेंस एडजस्टमेंट, वेल्डिंग, एनकैप्सुलेशन और अन्य प्रक्रियाएं।
3. सर्वोत्तम उपयोग परिणामों के लिए ढांकता हुआ तेल या एपॉक्सी राल में डूबा हुआ।
विशेषताएँ:
1. मालिकाना गैर-प्रेरक डिजाइन, उच्च परिशुद्धता, कम अनुपात टीसी के साथ फ्लैट उच्च वोल्टेज डिवाइडर।
2.Lओउ तापमान गुणांक, कम वोल्टेज गुणांक, उच्च स्थिरता, उच्च तापमान सिलिकॉन कोटिंग;
3. लीड सामग्री: तांबा, टिन चढ़ाया;
विशेष विवरण :
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | B--C--D---F---G---J--K |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
±15～±1000पीपीएम/℃ |
| शॉर्ट टाइम ओवरलोड | 5 सेकंड के लिए 5 बार रेटेड पावर, लेकिन 1.5 गुना से अधिक नहीं Umax | R≤±(0.2％+0.1Ω) |
| इन्सुलेशन प्रतिरोध | 1000 वी डीसी | 10जीΩ1मिनट |
| लोड लाइफ | रेटेड वोल्टेज पर, 90 मिनट "चालू", 30 मिनट "बंद", कुल 1000 घंटे; | R≤±(0.5％+0.1Ω) |
| आर्द्रता प्रतिरोध | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.240hours | R≤±(0.4％+0.1Ω) |
| उच्च / निम्न तापमान प्रतिरोध | स्टोर पर - 65 ℃ ~ 155 ℃ 2H के लिए, 5 बार के लिए चक्र | R≤±(0.2%+0.1Ω) |
| परिचालन तापमान | -55℃～125℃ | / |
अनुप्रयोग:
उच्च वोल्टेज बिजली उपकरण, चिकित्सा सीटी और एक्स-रे मशीनों, उच्च वोल्टेज परीक्षण उपकरण, उच्च वोल्टेज बिजली की आपूर्ति, वैक्यूम उपकरण, वोल्टेज विभक्त, उच्च वोल्टेज सर्किट, संधारित्र निर्वहन सर्किट, उच्च वोल्टेज बफर सर्किट, पर्यावरण संरक्षण उपकरण, आदि में व्यापक रूप से उपयोग किया जाता है। .

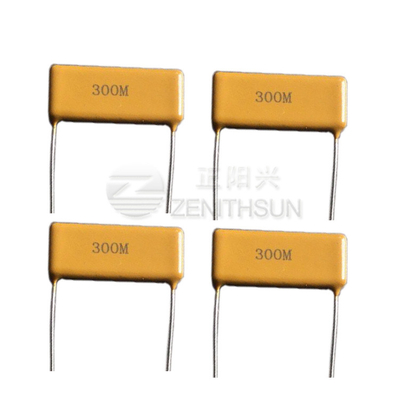

उत्पाद का चित्र:
