उत्पाद विवरण:
|
| मूल्यांकित शक्ति: | 80w | प्रतिरोध मूल्य: | 0-200kohm |
|---|---|---|---|
| सहनशीलता: | 2% या 5% | रंग: | सफेद |
| टीसीआर: | ± ~ 260पीपीएम | इन्सुलेशन प्रतिरोध: | 500वीडीसी |
| हाई लाइट: | 80W सिरेमिक सीमेंट प्रतिरोधी,20 ओम सिरेमिक सीमेंट प्रतिरोधी,500VDC सीमेंट पावर प्रतिरोधी |
||
80W 20Ohm सिरेमिक सीमेंट पावर रेसिस्टर्स, कन्वर्टर में प्री-चार्जिंग के लिए
संरचना:
1.ZENITHSUN सीमेंट प्रतिरोधक गैर-क्षारीय सिरेमिक कोर के चारों ओर प्रतिरोध तारों को घुमाकर बनाए जाते हैं, जो गर्मी और आर्द्रता प्रतिरोधी और गैर-संक्षारक सुरक्षात्मक सामग्री की एक परत के साथ जोड़ा जाता है।
2. तार घाव रोकनेवाला तब एक वर्ग सिरेमिक पैकेज में रखा जाता है जिसे विशेष गैर-ज्वलनशील गर्मी प्रतिरोधी सीमेंट से सील किया जाता है।
3. उच्च प्रतिरोध मूल्य के लिए, तारों को धातु ऑक्साइड फिल्मों द्वारा प्रतिस्थापित किया जाता है।
4. चार्जिंग रोकनेवाला ऊर्जा भंडारण संधारित्र को धीरे-धीरे चार्ज करने के लिए डिज़ाइन किया गया है जब आवृत्ति कनवर्टर बस चालू होता है, जिसे बफर प्रतिरोधी भी कहा जाता है।
5. वोल्टेज-बराबर रोकनेवाला का मुख्य कार्य यह सुनिश्चित करने के लिए वोल्टेज विभाजन सिद्धांत का उपयोग करना है कि प्रत्येक संधारित्र पर वोल्टेज बराबर है।
6. पावर रेंज: वोल्टेज-बराबर प्रतिरोधों के लिए 5W-25W, प्रतिरोधों को चार्ज करने के लिए 20W-80W;
7. मजबूत प्रभाव प्रतिरोध, उच्च इन्सुलेशन, आवृत्ति कनवर्टर सर्वर के लिए विशेष।
विशेषताएँ:
1. छोटे आकार, कंपन, आर्द्रता और गर्मी के लिए प्रतिरोधी, अच्छा अपव्यय, कम शोर और प्रतिरोध मूल्य में कोई वार्षिक बदलाव नहीं, कम कीमत
2.ZENITHSUN कई डिजाइन और विश्वसनीयता मांगों को पूरा करने के लिए कस्टम घटकों को डिजाइन और उत्पादन करने के लिए सुसज्जित है।
3. अपनी विशिष्ट आवश्यकताओं के साथ हमसे संपर्क करें।
4. आरओएचएस मानक और लीड-फ्री गैर-लीड मानक के अनुरूप।
विशिष्टता:
| प्रदर्शन लक्षण | ||
| परीक्षण | परीक्षण की शर्तें | परीक्षण के परिणाम |
| प्रतिरोध सहिष्णुता | परीक्षण वोल्टेज ≤3V, परिवेश तापमान 25 ℃ | ± 1％, ± 5％, ± 10％ |
| तापमान गुणांक | R0: कमरे का तापमान (T0) प्रतिरोध मान R1: कमरे का तापमान T0 + 100 ℃ (T1) प्रतिरोध मूल्य |
± 300PPM / ℃ अधिकतम |
| इन्सुलेशन वोल्टेज | 1KV डीसी 60s | कोई फ्लैशओवर नहीं, कोई नुकसान नहीं |
| इन्सुलेशन प्रतिरोध | 500 वी डीसी | 1000एमΩ1मिनट |
| शॉर्ट टाइम ओवरलोड | 5 एस (केएन) के लिए 10 गुना रेटेड पावर; 5 एस (एमओ) के लिए 2.5 रेटेड पावर |
R≤±(2％+0.1Ω) |
| आर्द्रता प्रतिरोध | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％.1000hours | R≤±(2％+0.1Ω) |
| लोड लाइफ | अस्थायी: 40 ± 2 ℃, आर्द्रता: 90％-95％, रेटेड वोल्टेज 1.5 घंटे 30 मिनट "बंद", निरंतर 1000 घंटे |
R≤±(5％+0.1Ω) |
| गर्मी प्रतिरोध | टिन अस्थायी: 350 ± 10 ℃, समय :: 3 ± 0.5 एस, विसर्जन गहराई: घटक शरीर से दूरी 2 ± 0.5 मिमी | R≤±(1％+0.05Ω) |
| मिलाप की | टिन अस्थायी: 235 ± 5 ℃, समय :: 3 ± 0.5 एस | मिलाप क्षेत्र≥95% |
| गैर ज्वलनशीलता | 5 बार / 10 बार / 16 गुना रेटेड बिजली, 5 मिनट के लिए एसी वोल्टेज | दहन के बिना, खुले सर्किट की अनुमति है |
अनुप्रयोग:
मुद्रित सर्किट बोर्ड, बिजली की आपूर्ति, वोल्टेज डिवाइडर, मोटर नियंत्रक, मोटर वाहन अनुप्रयोगों, बिजली इलेक्ट्रॉनिक्स सर्किट के लिए उपयुक्त पूर्ण इन्सुलेशन।

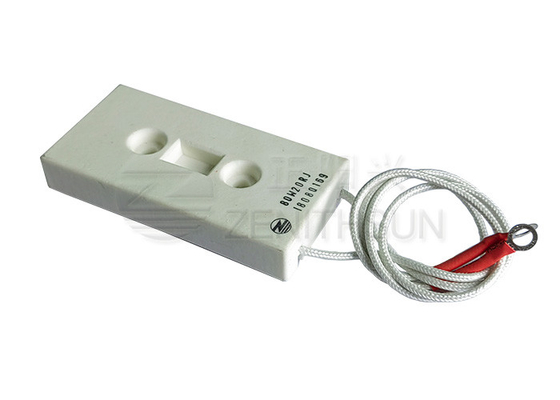

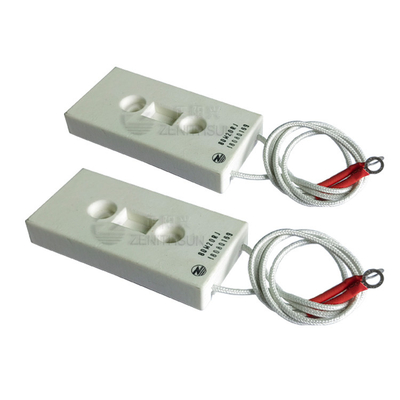

उत्पाद का चित्र :
